Que son los Shop Drawing o Planos de Fabricación Metálicos?

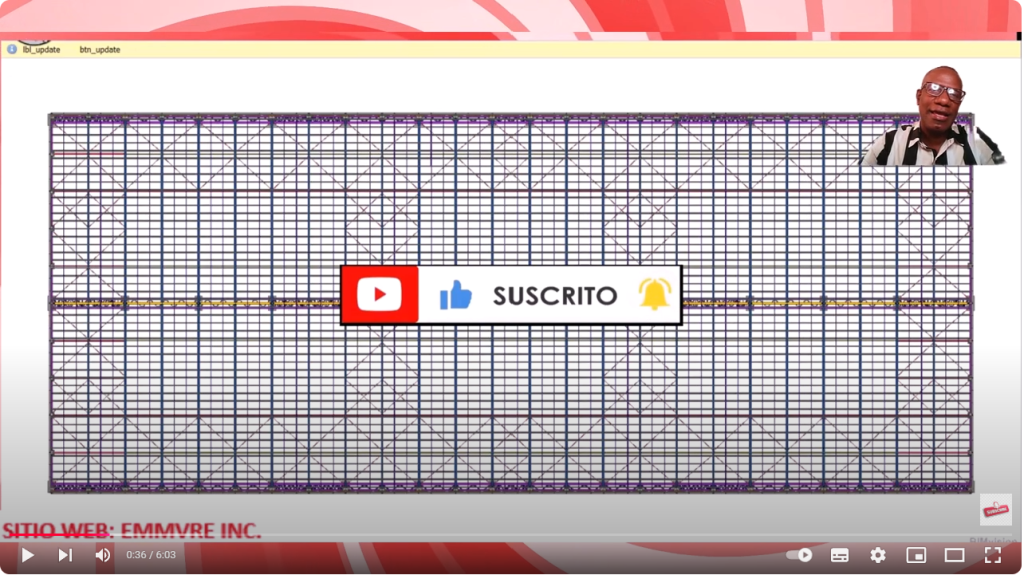

VIDEO EXPLICATIVO PARA LA CONFECCION DE SHOP DRAWINGS
Los planos de fabricación o Shop Drawing son desarrollados por el ingeniero o arquitecto desarrollador del proyecto metálico.
Estos planos constituyen uno de los recursos disponibles esenciales para el trazado exacto de piezas o placas metálicas que componen las conexiones de las estructuras en general.
Sin el uso de esta poderosa herramienta resulta inconcebible la idea de obtener mecanismos, piezas o ensambles de alta precisión. dentro de la cadena productiva los Shop Drawing deberán estar presente desde el principio hasta el fin, pues comenzando con el levantamiento de obra in situ y pasando por todo lo que es fabricación, transporte e instalación y terminando en los planos As Built, resultaría imposible lograr un correcto cumplimiento de cronograma de proyecto, si no se tiene a mano una carpeta completa de los planos de fabricación del proyecto, en especial si el proyecto es en estructuras metálicas.

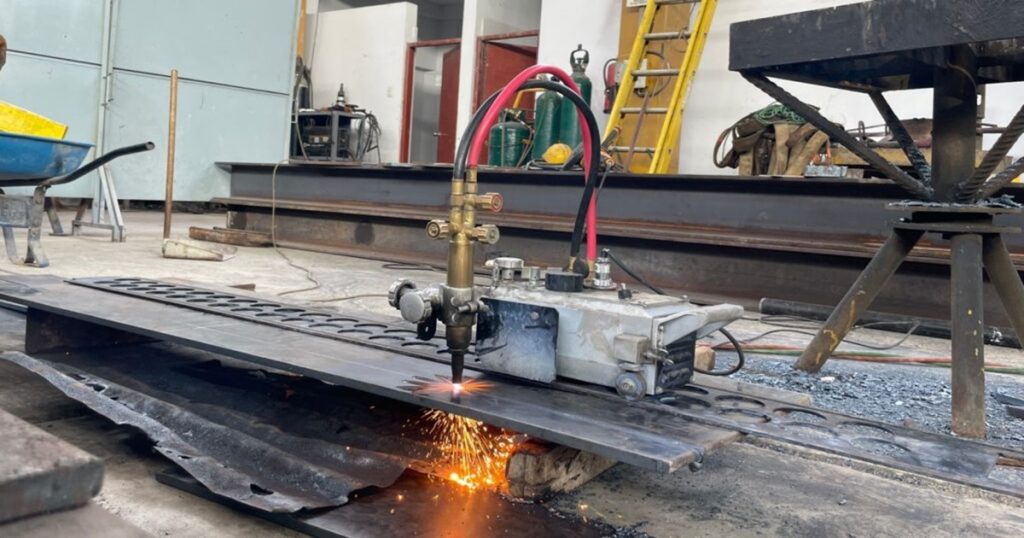

Estos planos son confeccionados por el arquitecto o ingeniero desarrollador y su departamento y estarán dirigido imprescindiblemente a llevar al plano de lo ejecutable los planos estructurales del proyecto, en base a un despiece exhaustivo de cada uno de los elementos de la estructura, sean pequeños o grandes, de modo que los shop drawing llevan los planos estructurales desde lo global y genérico hasta lo particular e individualmente real. Dentro de estos planos vienen además los archivos CNC para corte automático a plasma o a cualquier otro tipo de maquinaria que trabaje en automático. Para el desarrollo de estos planos se utilizan programas avanzados de dibujo especializados en este tipo de planos como lo son TEKLA, XSTEEL, STEEL CAD, ADVANCE STEEL, AUTO CAD, REVIT, entre otros con no menos reputación.
A continuación enlistamos, de forma general, los pasos a seguir para hacer los planos de fabricación. Elegimos el caso de un edificio o nave industrial metálica, ya que para cada tipo de estructura el desarrollador deberá ser creativo para determinar la forma en que hará los planos, de forma tal, que sea lo mas cómodo e interpretable posible para los constructores:
1.- Reciba del arquitecto o ingeniero los planos estructurales del proyecto, preferiblemente en electrónico, en estos planos las conexiones deberían estar en 3 dimensiones y concebidas tal y con sus tanos reales.
2.- Elija las unidades en que desea realizar los shop drawing, Preferiblemente milimetros
3.- Realizar las Plantas y elevaciones de la estructura

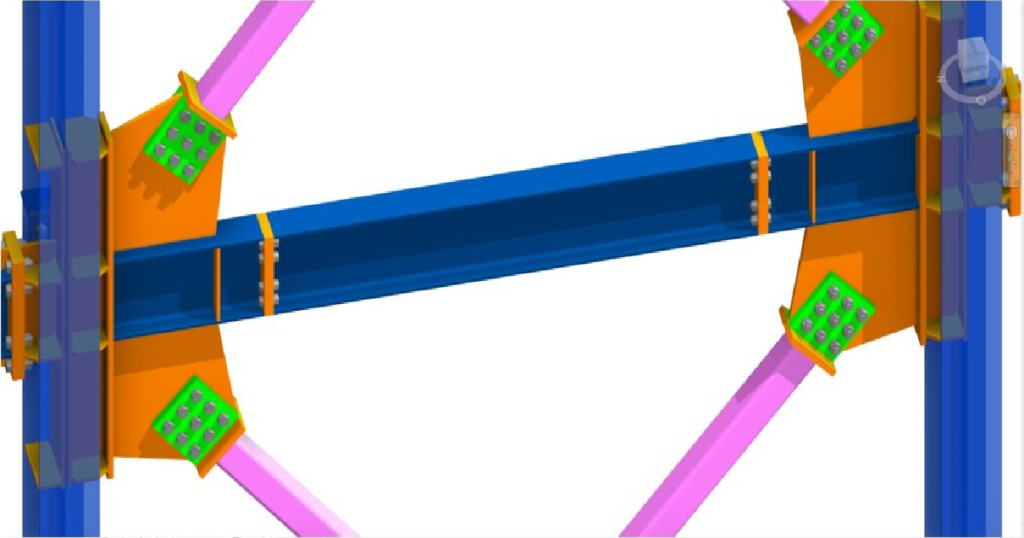

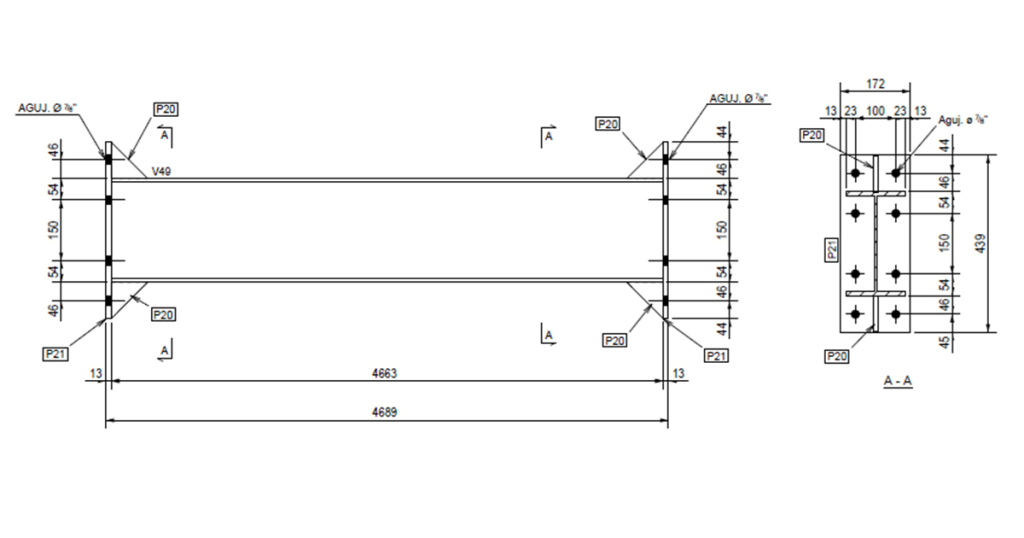

4.- Hacer los ensambles de cada viga y columna de la edificación
5.- Para evitar hacer shop drawing de las conexiones, ya que las tenemos en los planos estructurales, es practico repartir sus elementos entre los ensambles de vigas y columnas y así no repetir detalles que se pueden manejar desde los planos estructurales, ya que estos también forman parte de los documentos de ejecución de obra.

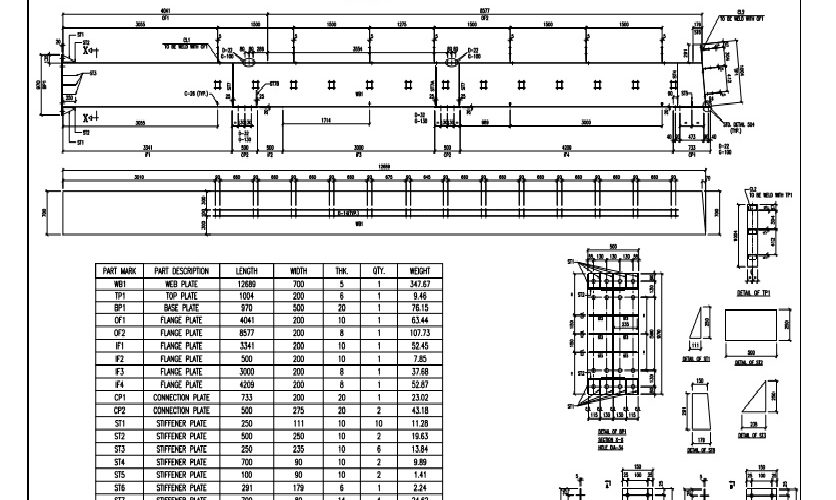

6.- Despiece de placas de conexión y de cualquier otro ensamble.
7.- Planos de información de soldaduras, propiedades, tornillería, etc..
Todo conocimiento plasmado en este instructivo va dirigido a colaborar con Ingenieros, Arquitectos, Agrimensores, Técnicos y Clientes con el fin de agregar a sus recursos normativos un mejor y mayor arte de aplicación de la literatura didáctico que albergan las instituciones reguladoras como lo son: Departamento de Normas, Reglamentos y Sistema (DNRS) del Ministerio de la Vivienda y Edificaciones (MIVED), Ministerio de Obras Publicas y Comunicaciones (MOPC), American Institute Of Steel Construction (AISC) y afines, Federal Agency Managment Emergencys (FEMA), American Concrete Institute (ACI), Internacional Building Code (IBC), American Welding Society (AWS), entre otros; para lograr proyectos de excelencia tanto dentro como dentro de nuestro país. Siempre tener presente que el propósito neurálgico EMMVRE INC. es la creación de la unidad que se necesita para obtener la formula técnica y profesional para incluso poder constituir un taller de diseño, fabricación e instalación de estructuras metálicas.
