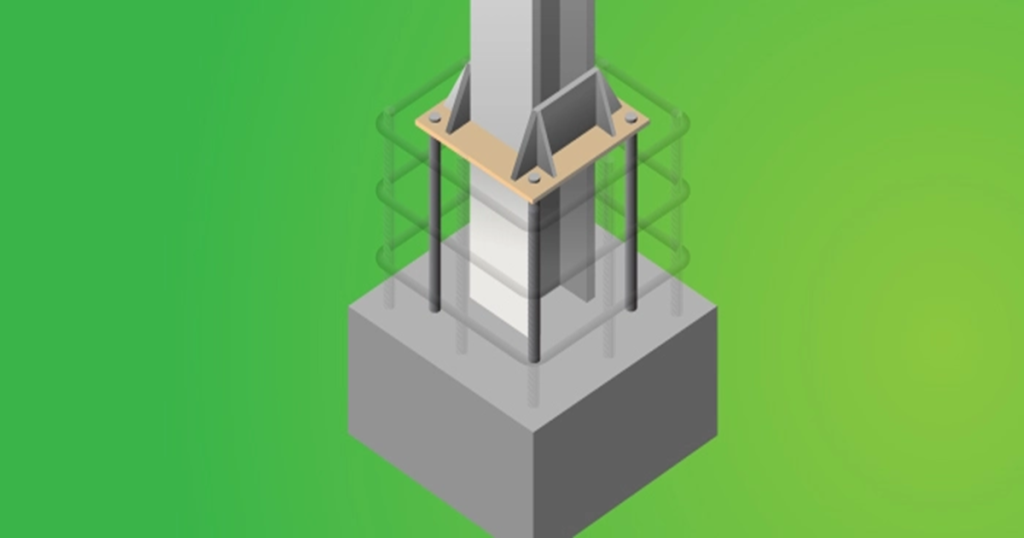

Introducción a las Placas Base de Columnas Metálicas
Existen diferentes tipos de placas base, dependiendo del tipo de carga que deban soportar y las condiciones de diseño. Comprender sus características, funciones y aplicaciones es clave para optimizar su desempeño en cualquier obra.
¿Qué son las Placas Base y Cuál es su Función?
Las placas base son elementos planos, generalmente de acero, que se colocan en la base de las columnas metálicas. Su función principal es distribuir las cargas de las columnas (compresión, tracción o excentricidad) hacia los pedestales o fundaciones. De esta manera, se evita que la estructura falle debido a concentraciones de esfuerzos excesivos.
Funciones principales de las placas base
- Distribuir cargas uniformemente: Permiten que las cargas puntuales de las columnas se repartan de manera equilibrada sobre el concreto de la fundación.
- Aportar estabilidad estructural: Facilitan el empotramiento o articulación de las columnas, según lo requiera el diseño.
- Evitar deformaciones locales: Al rigidizar la base de las columnas, previenen deformaciones indeseadas en el concreto o el acero.
- Soportar esfuerzos combinados: Responden a fuerzas de compresión, tracción y momentos flectores en distintos niveles.
Las placas base son el apoyo esencial de cualquier columna metálica. Específicamente, su función más destacada es la transmisión efectiva de carga desde la columna hasta la fundación, asegurando que el sistema estructural permanezca estable bajo cualquier condición.
La Importancia de las Placas Base en la Transmisión de Carga
Las placas base actúan como un puente entre la columna metálica y su cimentación. Si no se diseñan correctamente, las cargas pueden concentrarse en puntos específicos, generando fallas tanto en la placa como en el concreto subyacente.

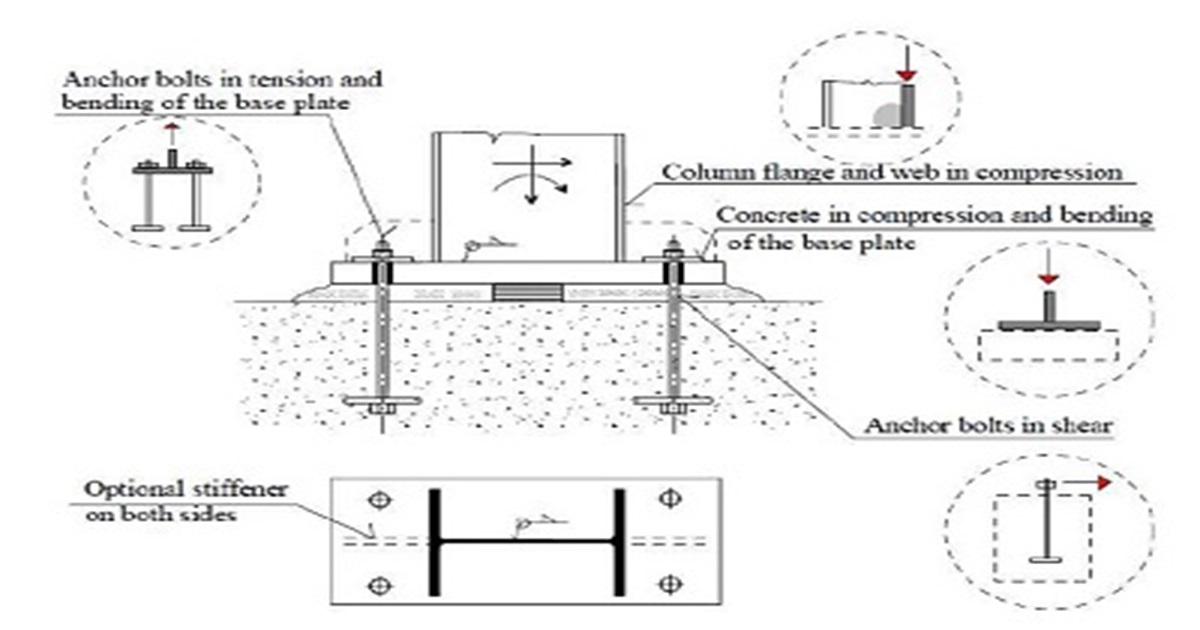

Transmisión de cargas en placas base
- Compresión pura: La carga se transmite uniformemente cuando la columna se encuentra perfectamente centrada y perpendicular a la base.
- Compresión con excentricidad: Aparece cuando la carga no está centrada, provocando momentos flectores y tensiones adicionales en la placa.
- Tracción: Se presentan cuando la columna debe resistir fuerzas que tienden a levantar la placa base de su soporte.

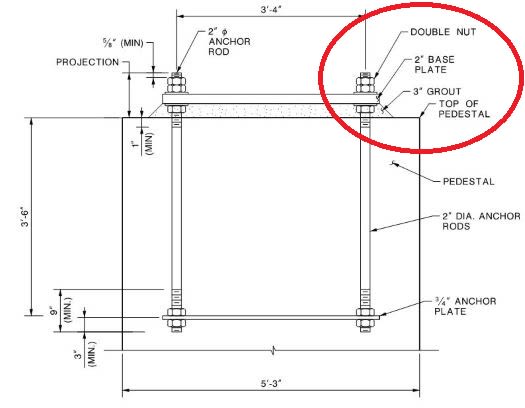

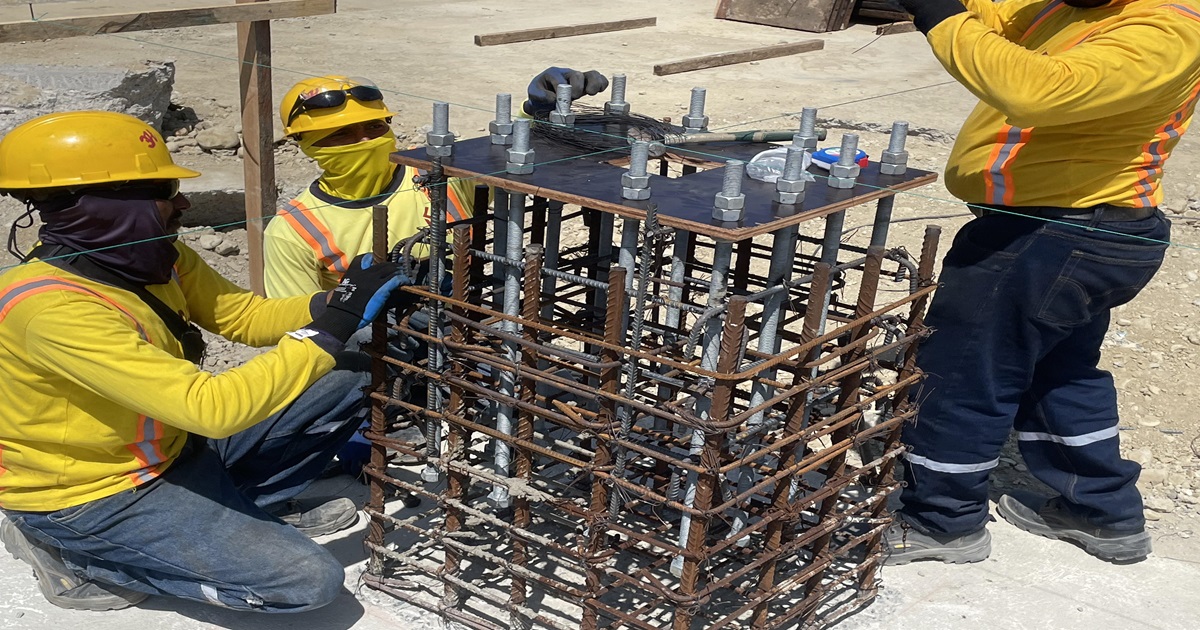

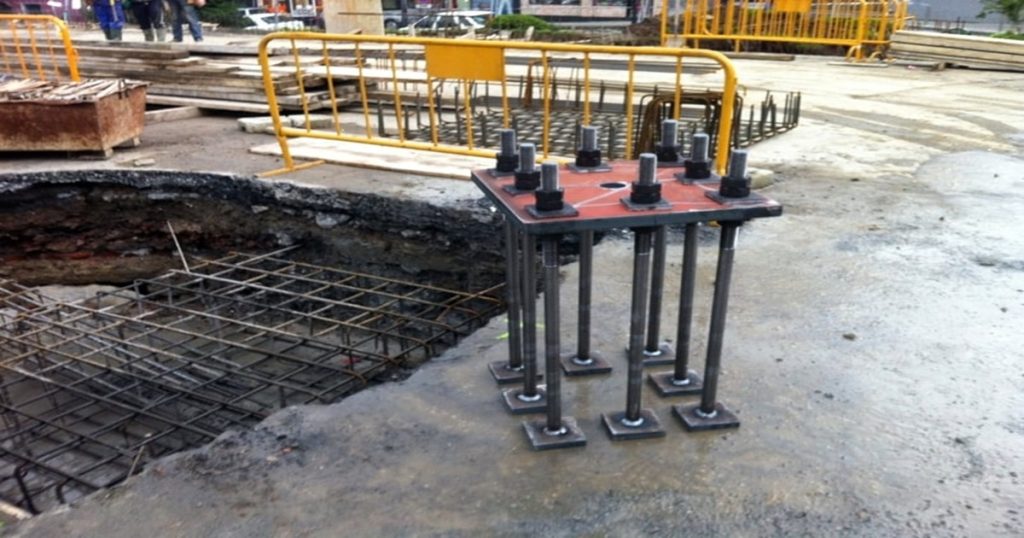

Una adecuada rigidización de la placa y el uso de pernos de anclaje garantizan que la transmisión de carga sea efectiva y segura. En casos de grande excentricidad, las placas base necesitan refuerzos adicionales para soportar los esfuerzos sin deformarse.

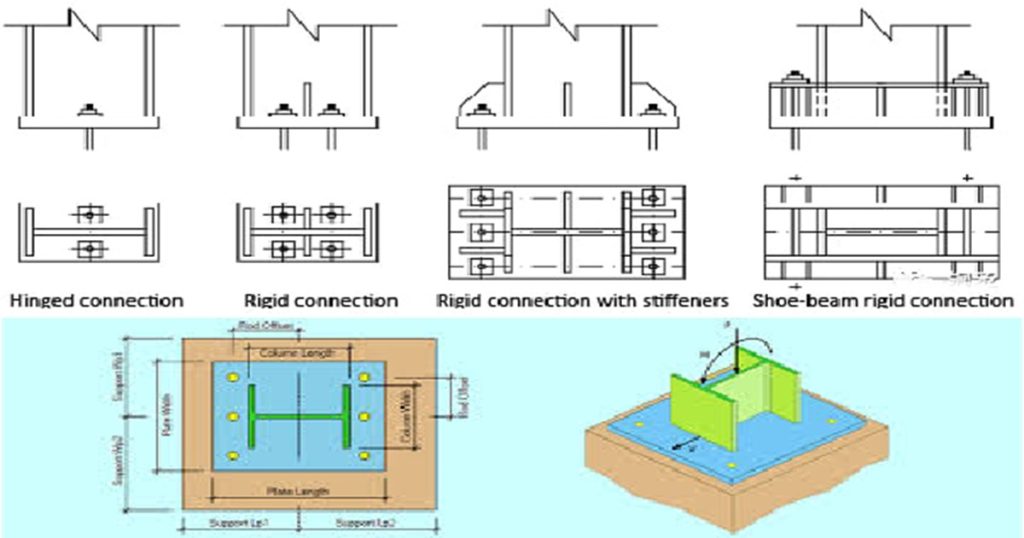

Tipos de Placas Base en Columnas Metálicas
Existen ocho tipos principales de placas base, cada una adaptada a diferentes condiciones de carga y diseño estructural:
1. Placas Base Concéntricas
Estas placas están diseñadas para soportar únicamente fuerzas de compresión uniformemente distribuidas. Son las más simples y económicas, ideales cuando no existe excentricidad ni tracción.

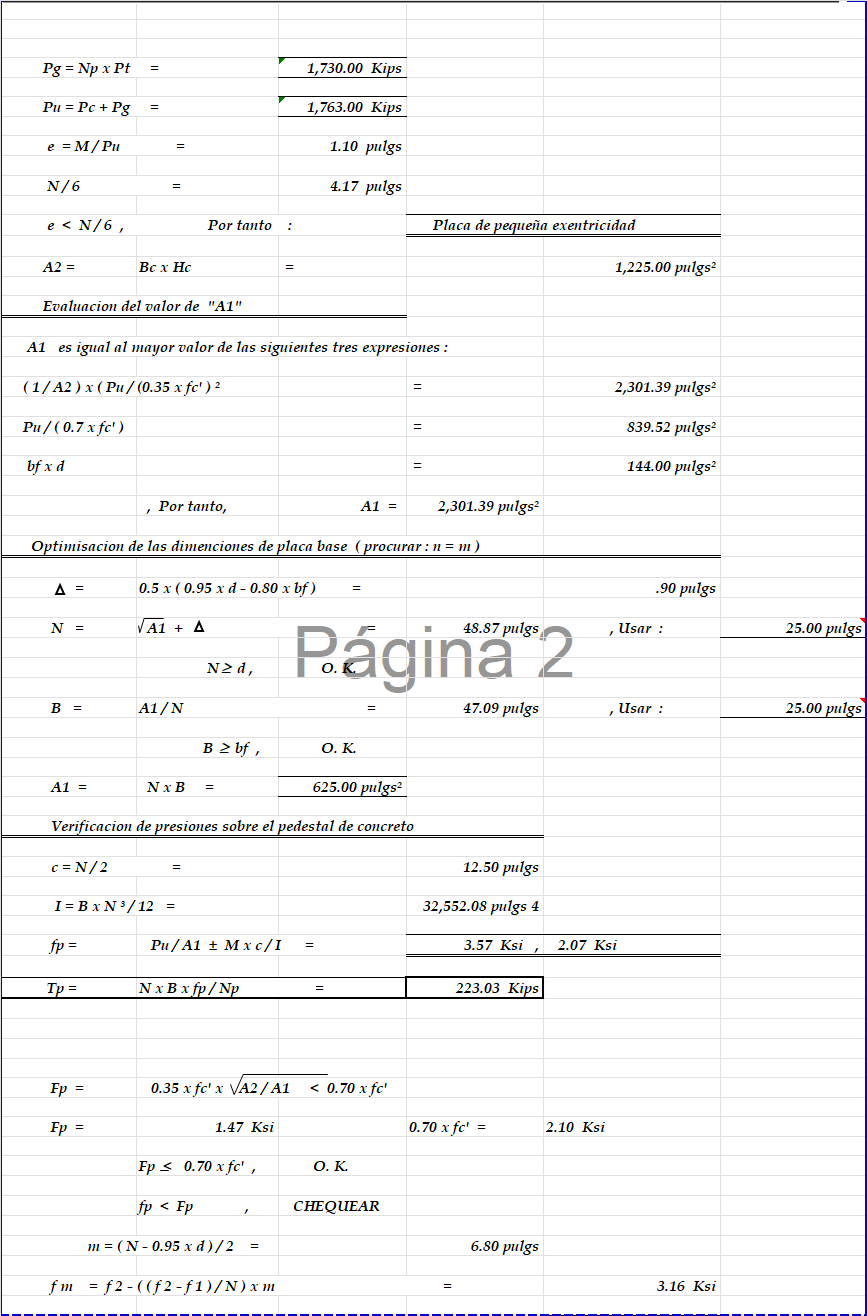

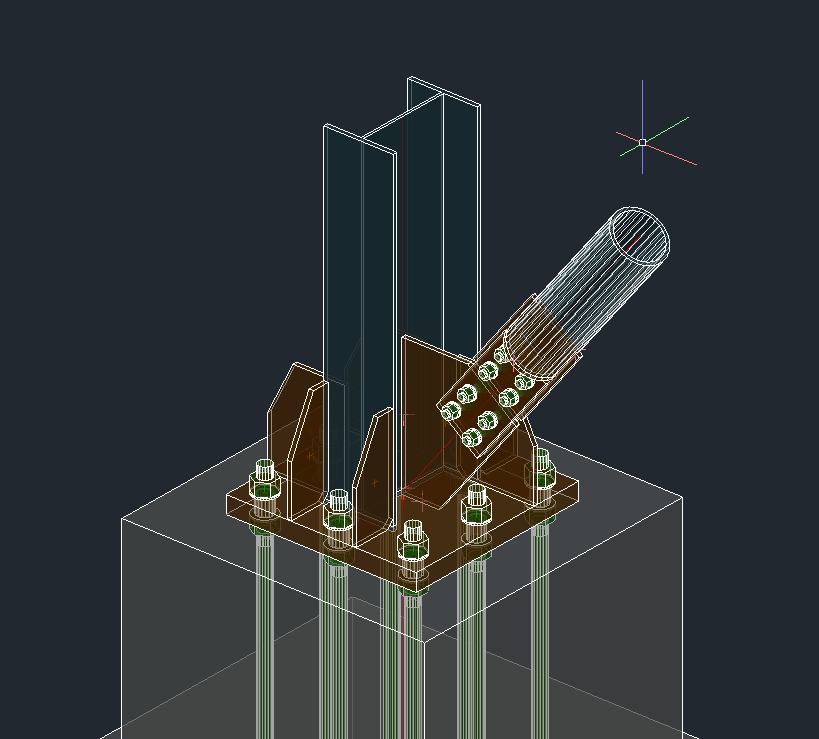

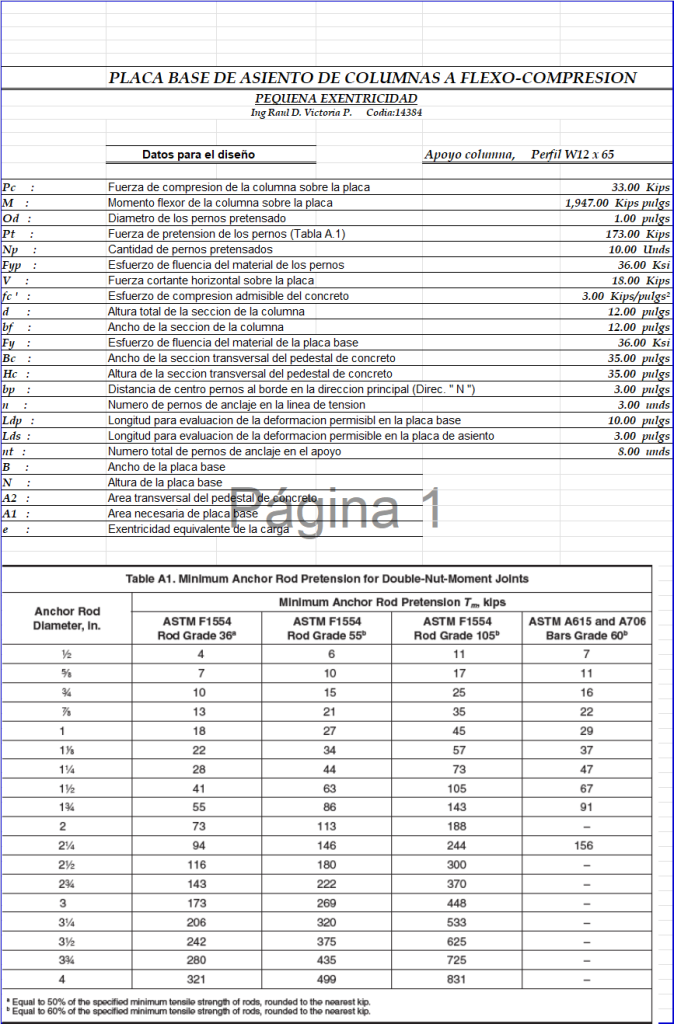

2. Placas Base de Pequeña Excentricidad
En situaciones donde la carga está ligeramente descentrada, estas placas base incluyen rigidizadores o espesores adicionales para evitar deformaciones locales.

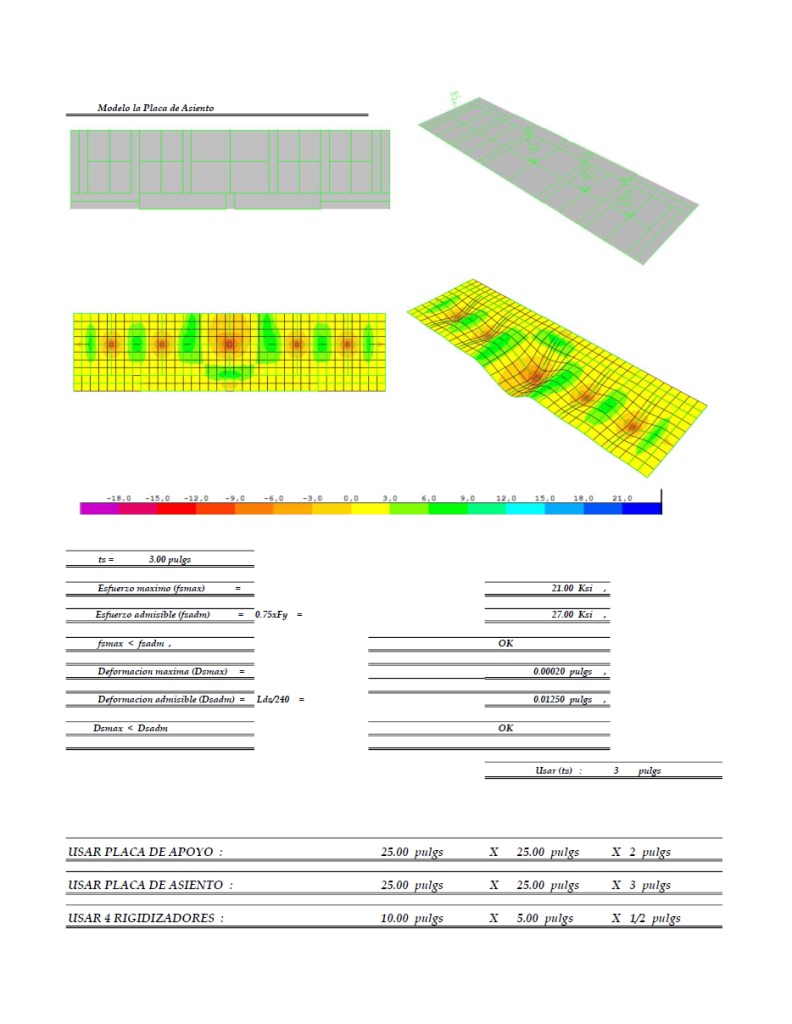

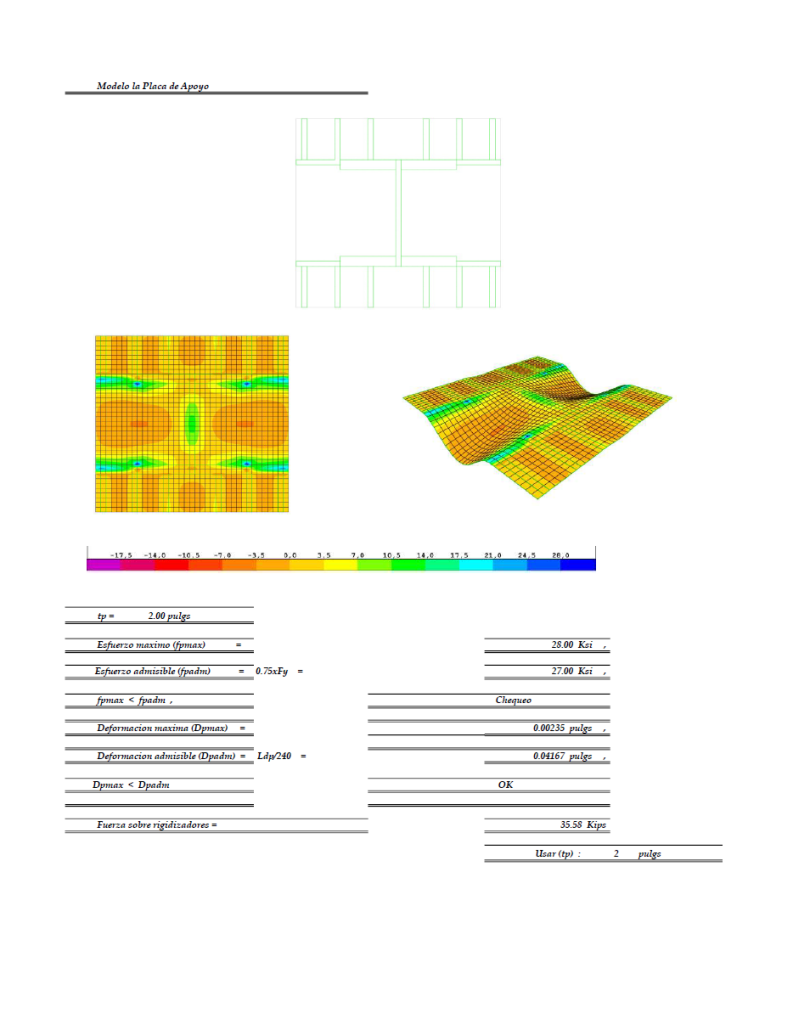

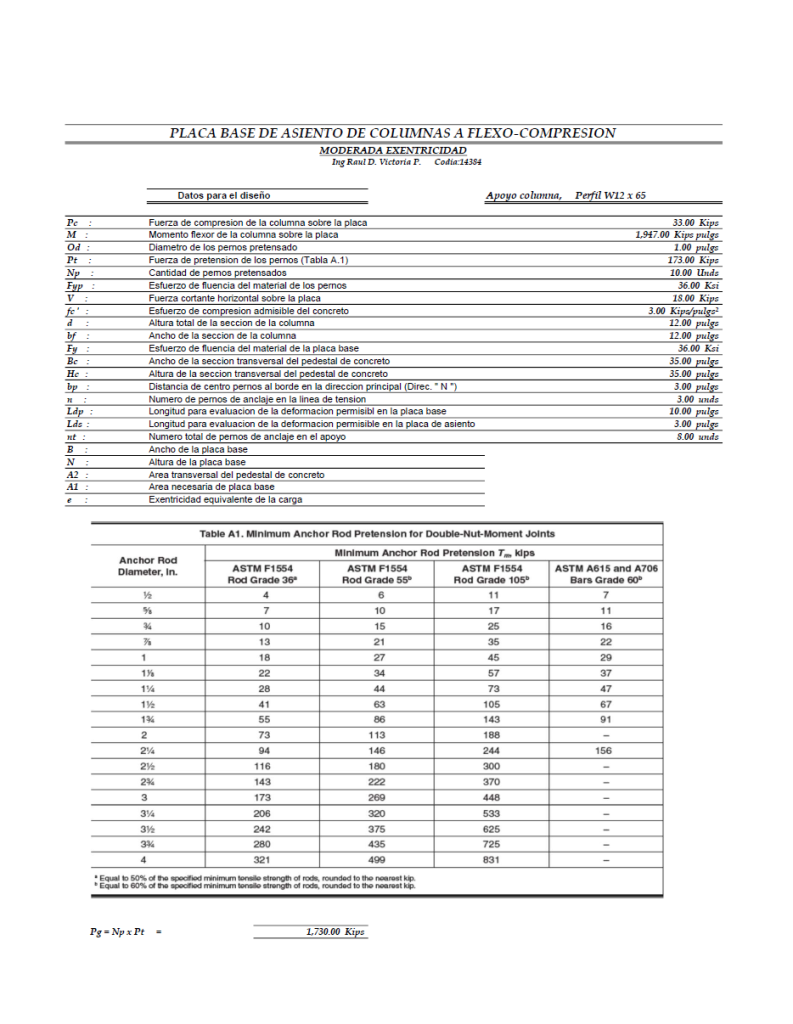

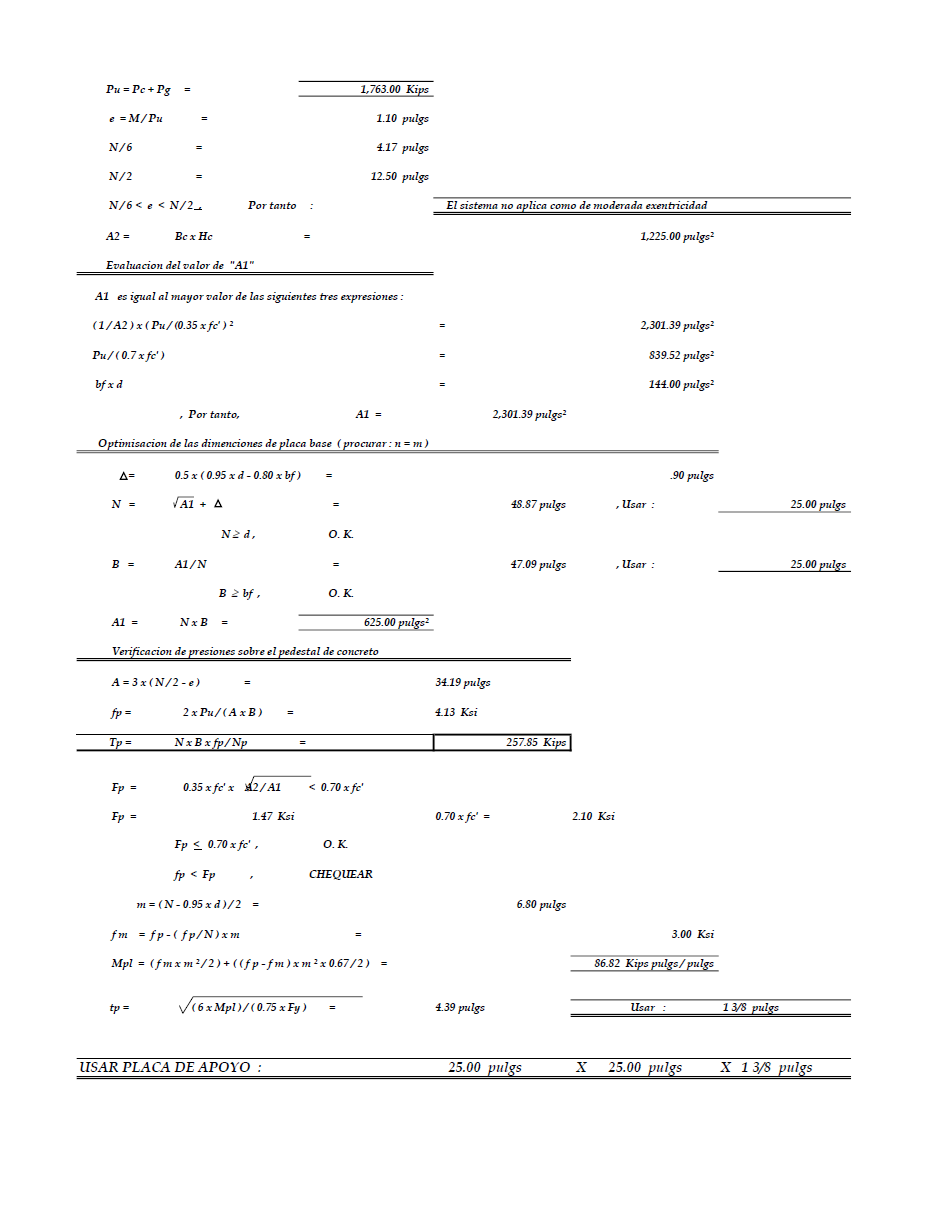

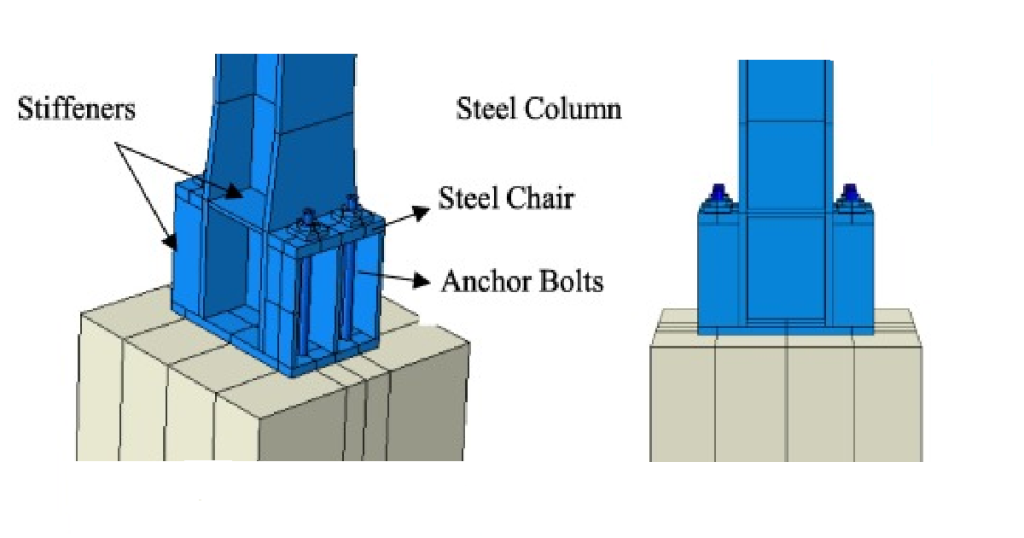

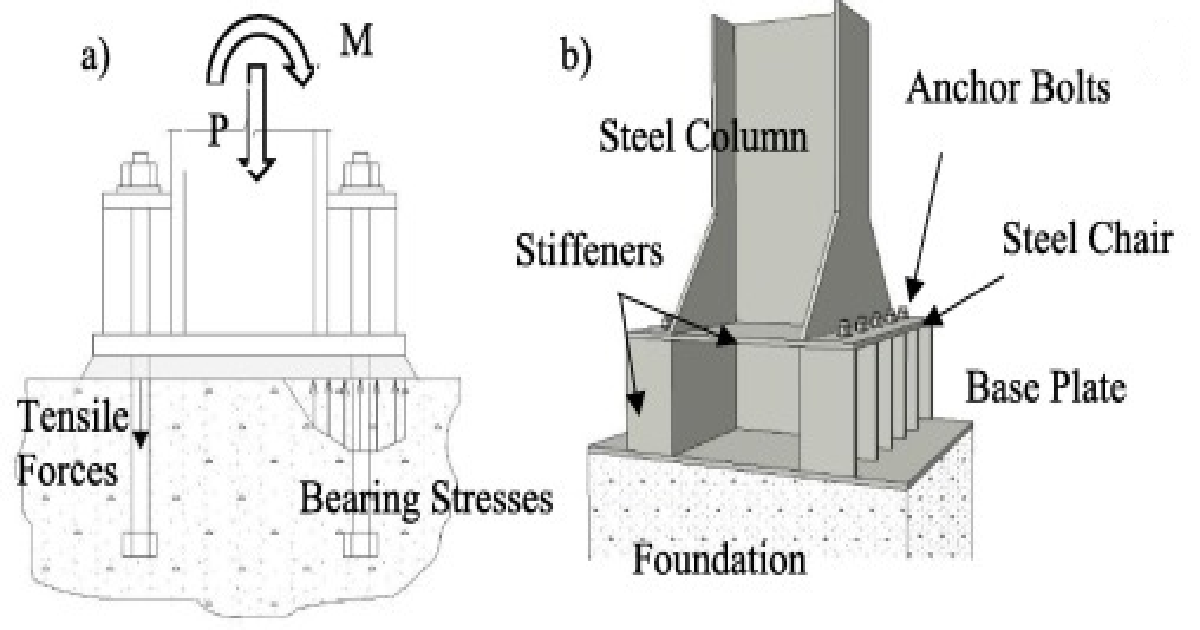

3. Placas Base de Moderada Excentricidad
Aquí, la excentricidad de la carga genera momentos moderados. Se utilizan placas más gruesas y se complementan con refuerzos adicionales en los bordes.

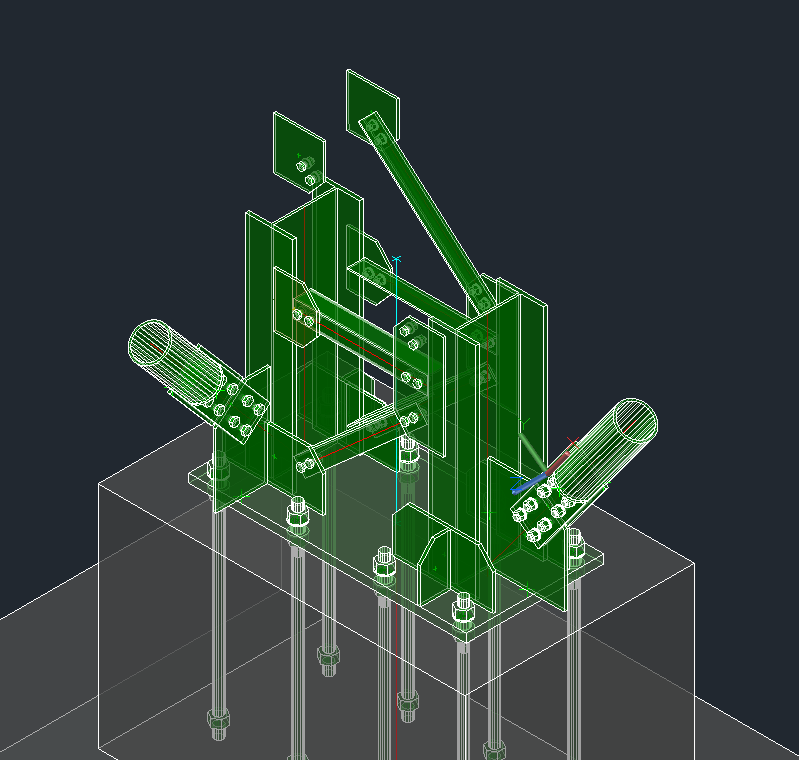

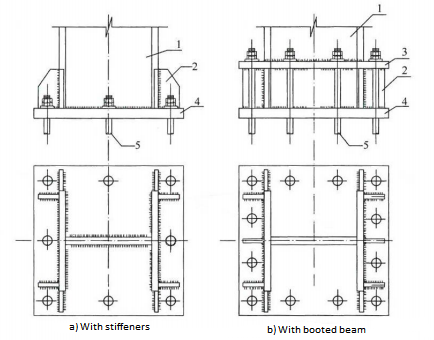

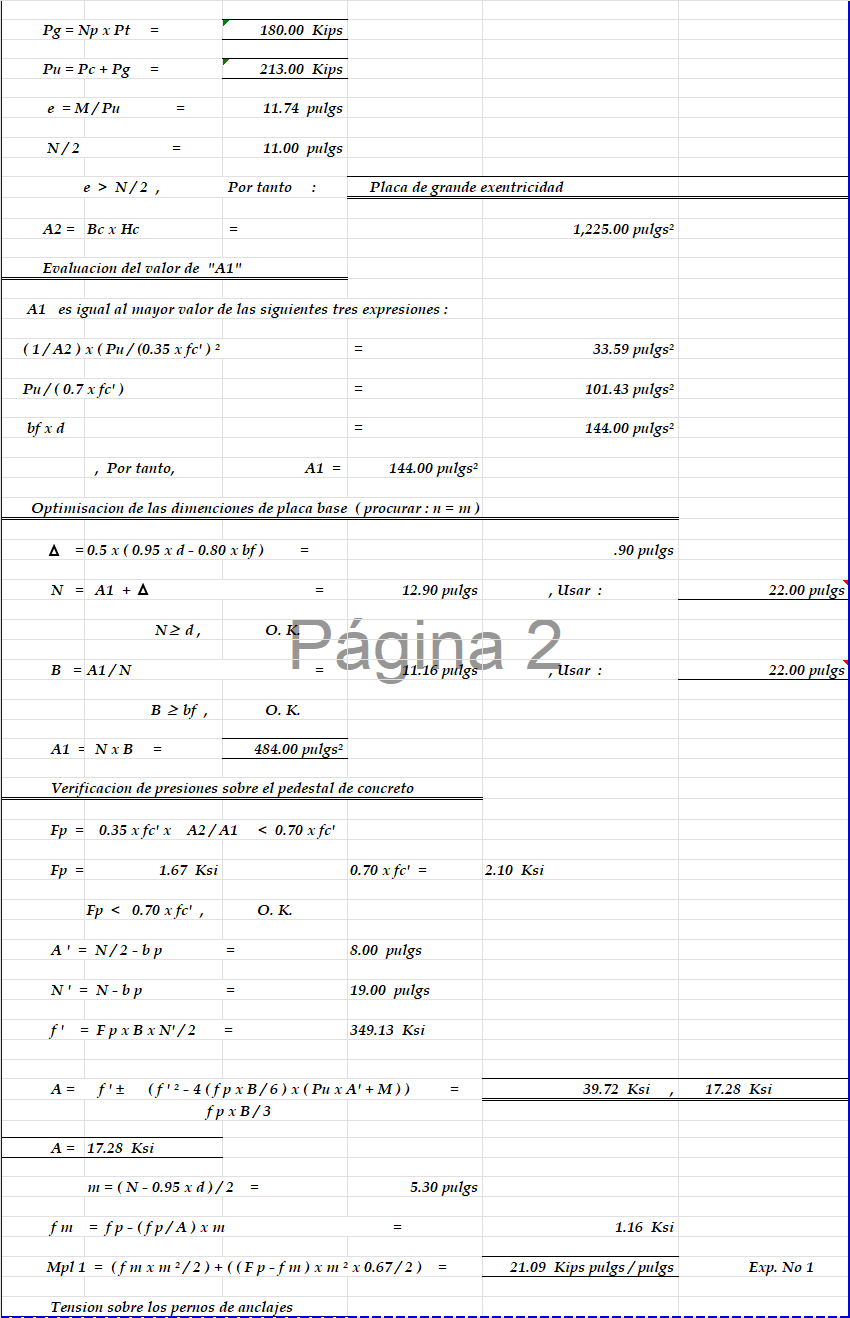

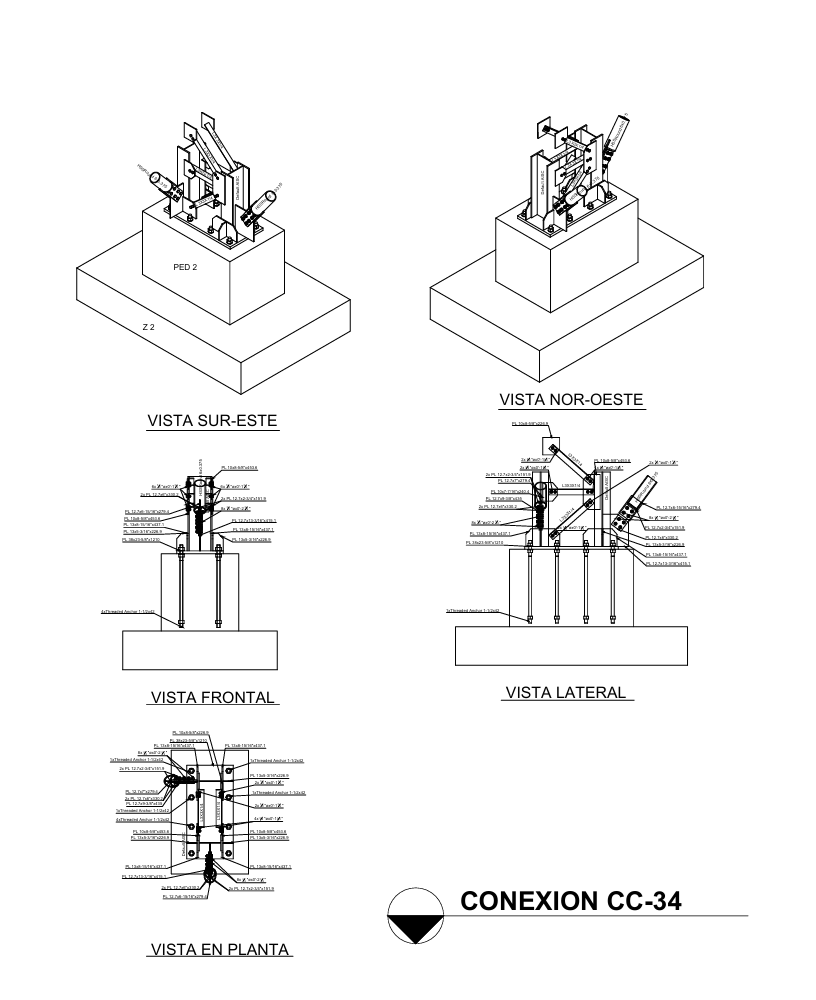

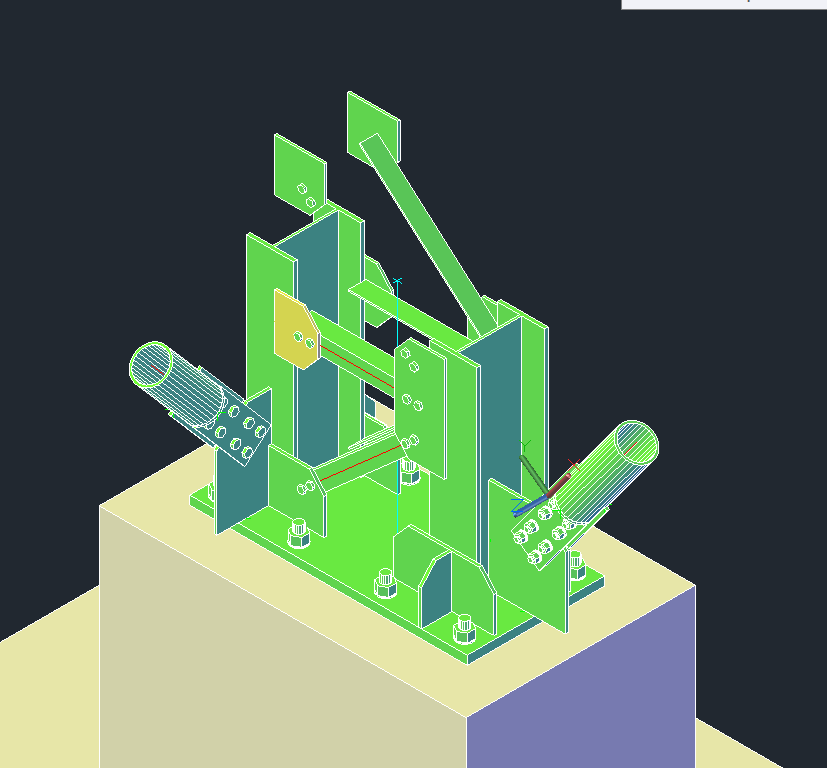

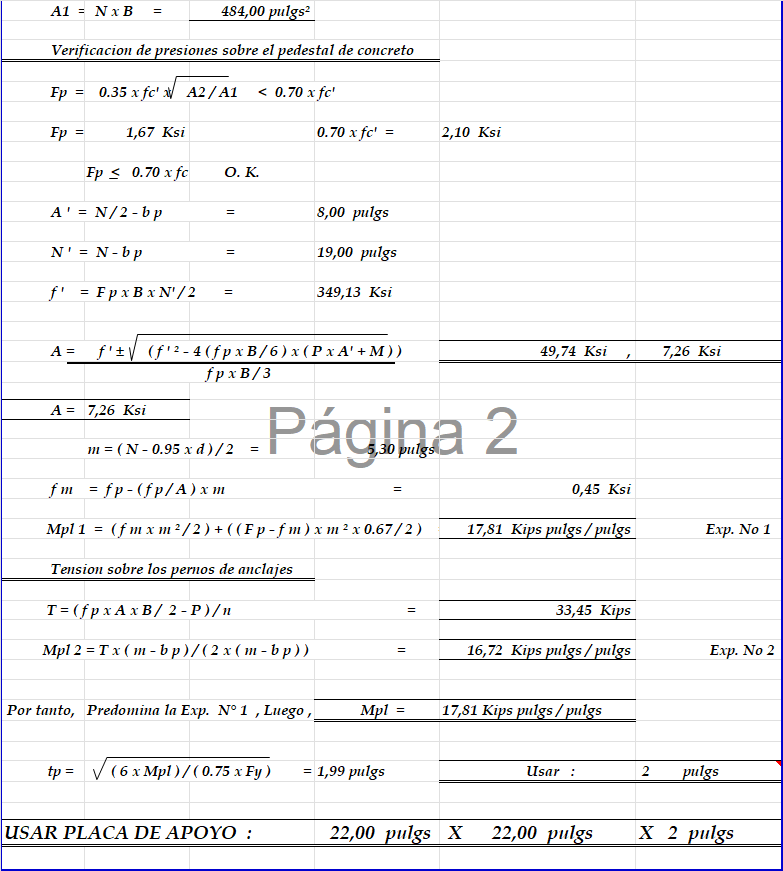

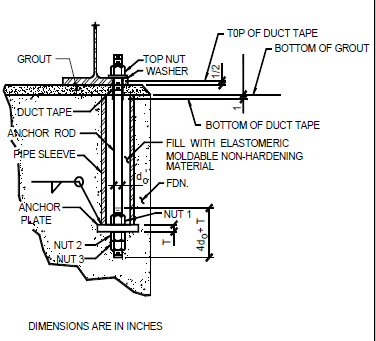

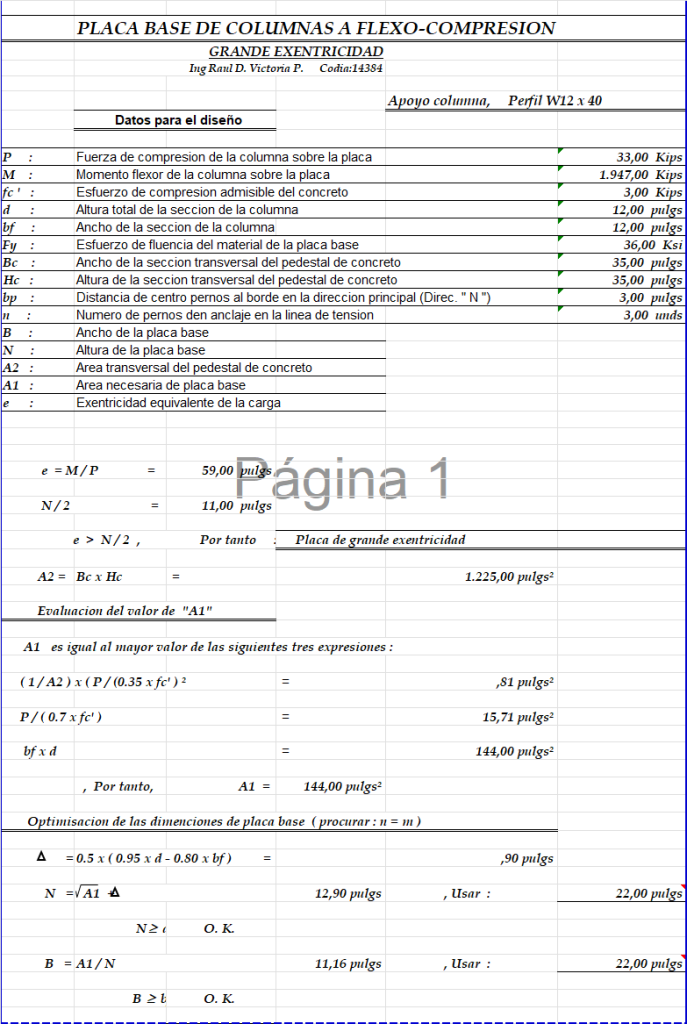

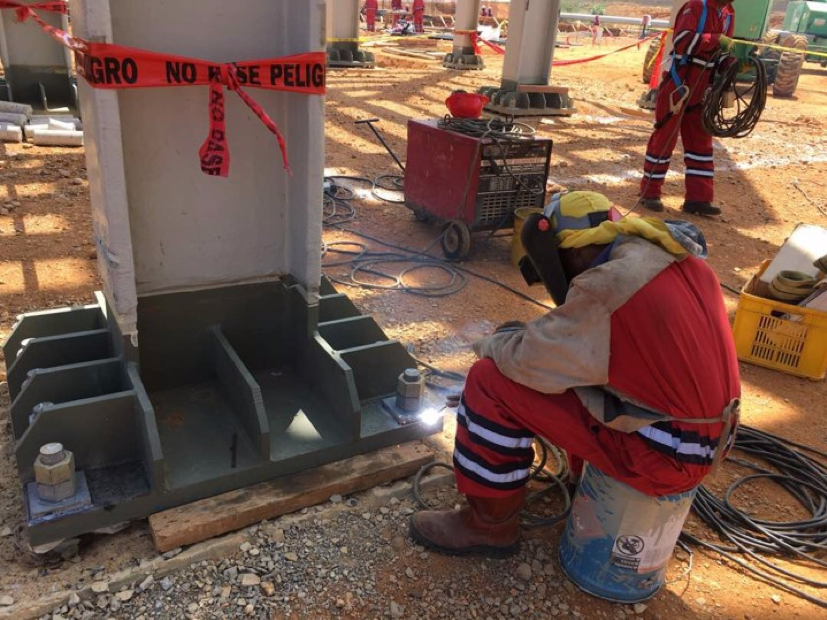

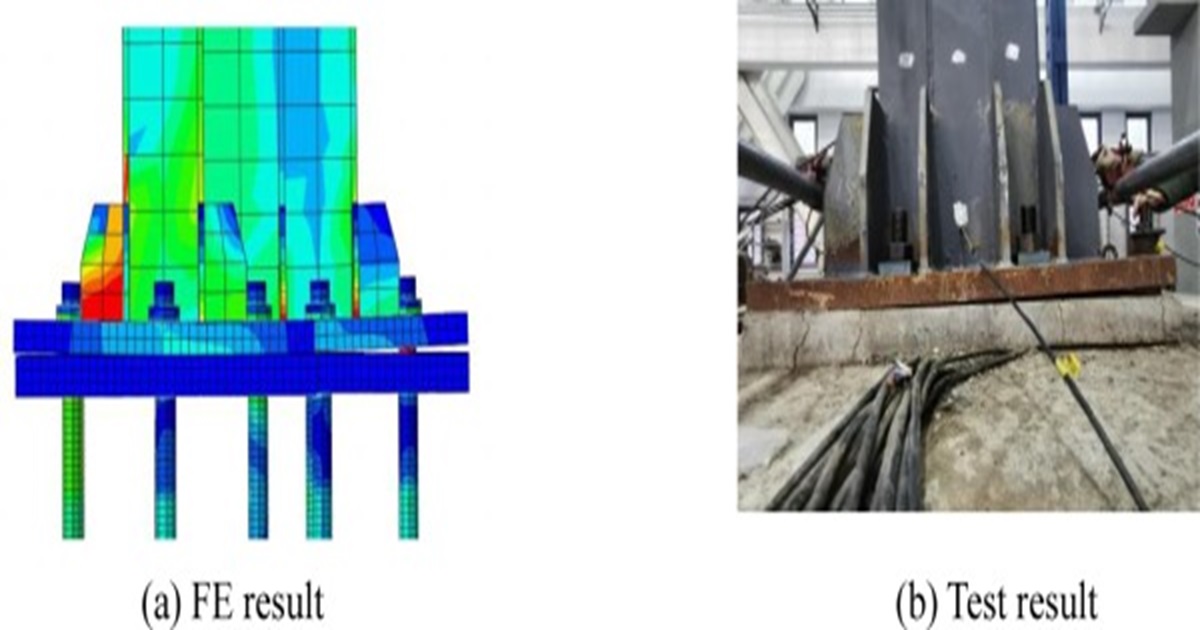

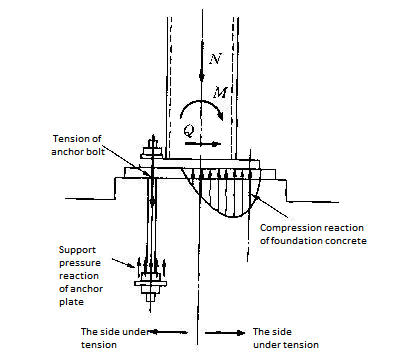

4. Placas Base de Grande Excentricidad
Estas placas trabajan bajo cargas altamente descentradas, donde los momentos flectores son significativos. Se requiere un diseño más robusto, con rigidizadores adicionales y anclajes fuertes para garantizar estabilidad.

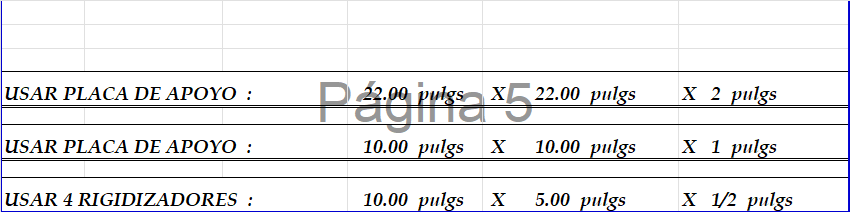

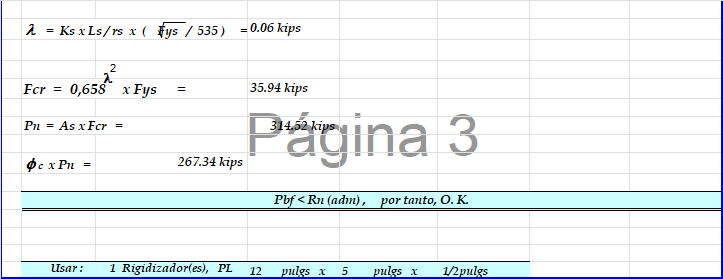

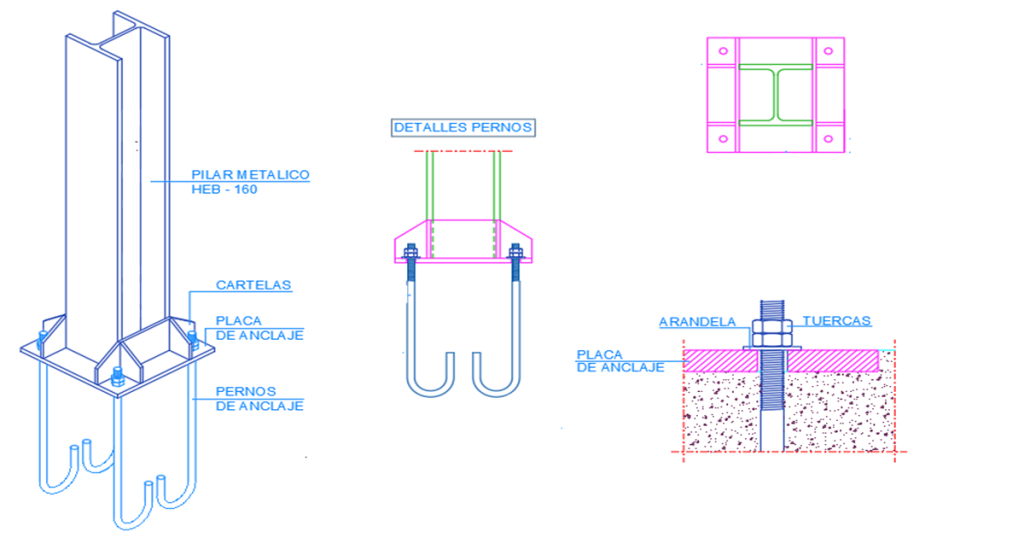

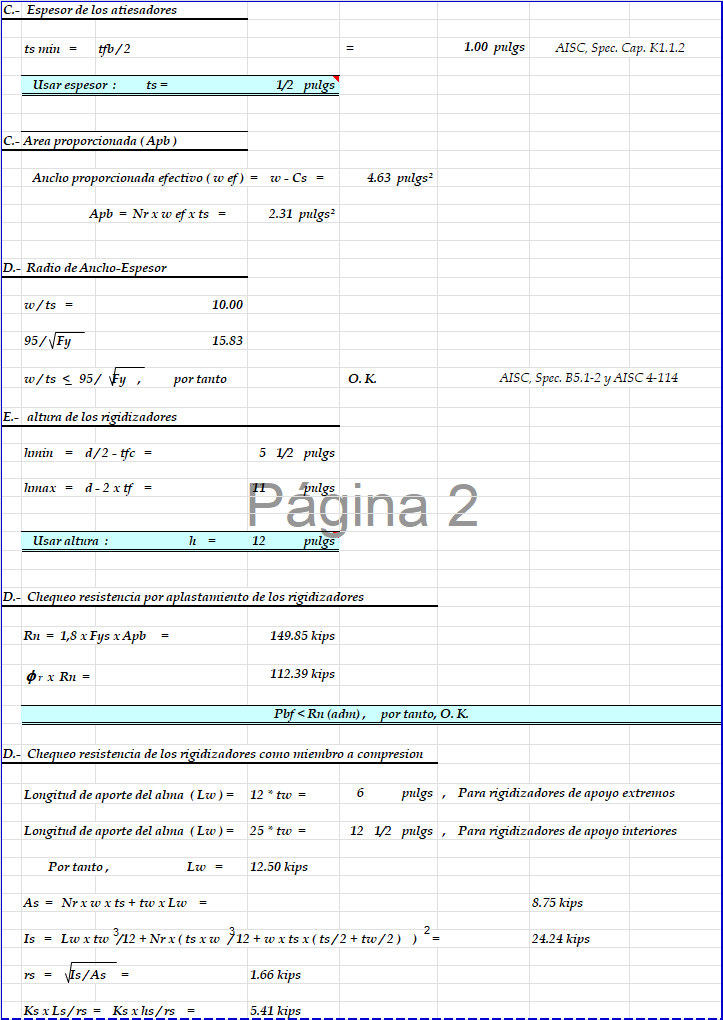

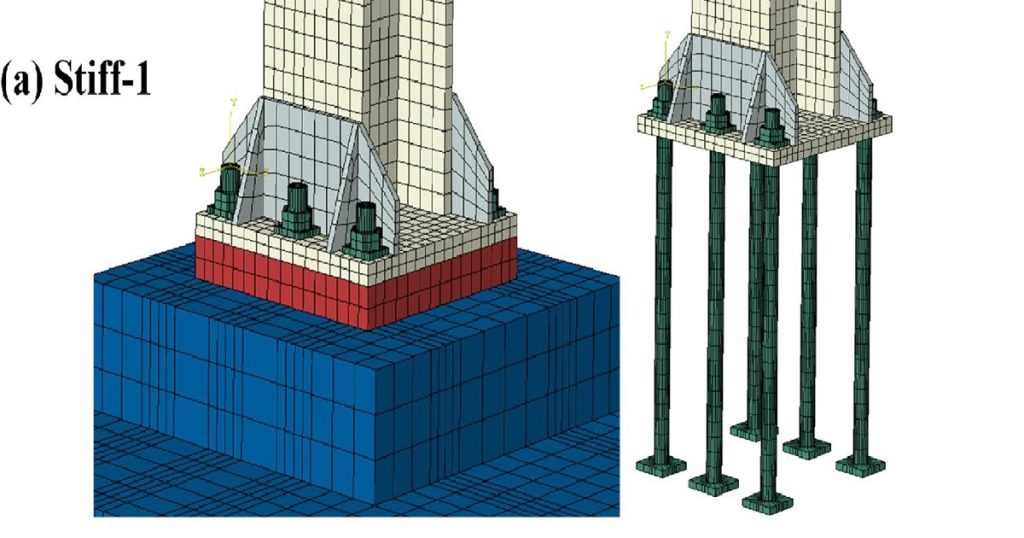

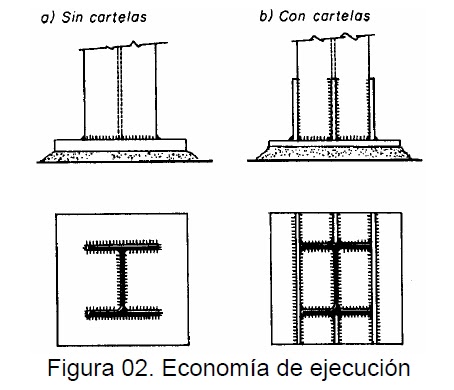

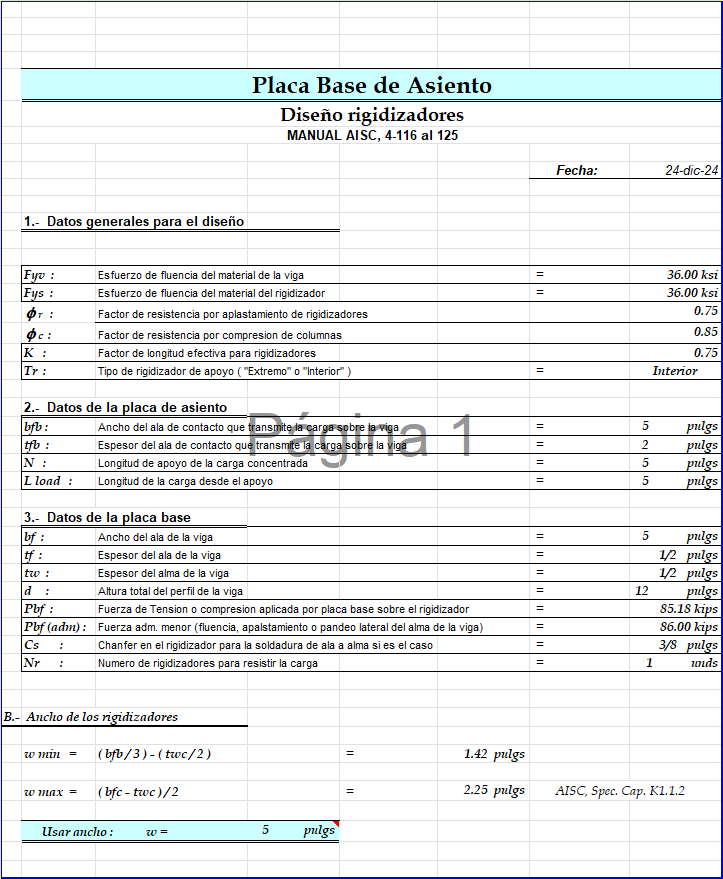

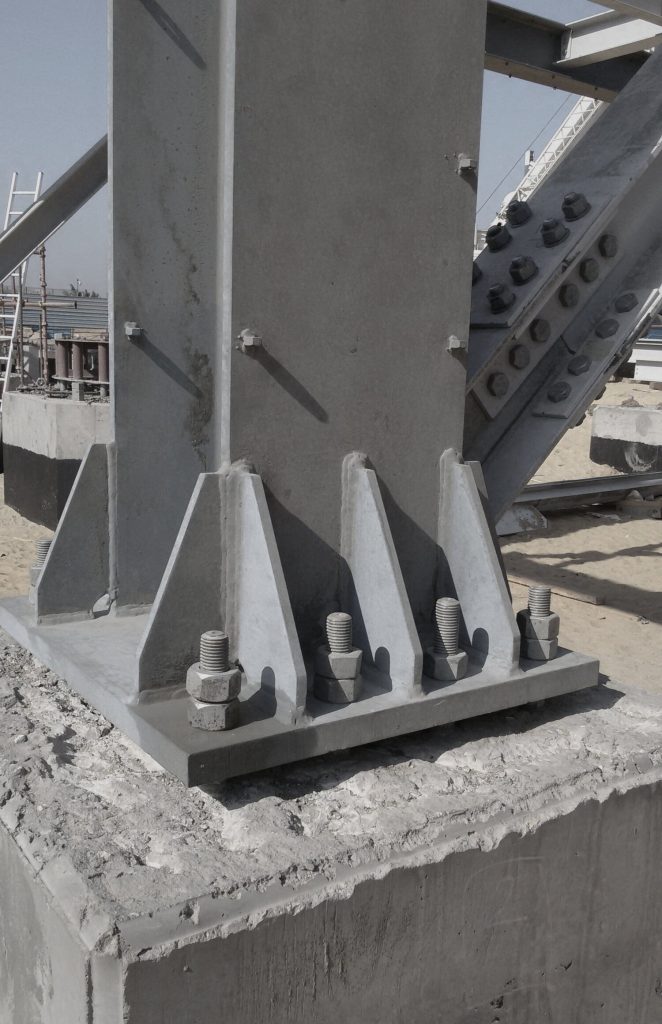

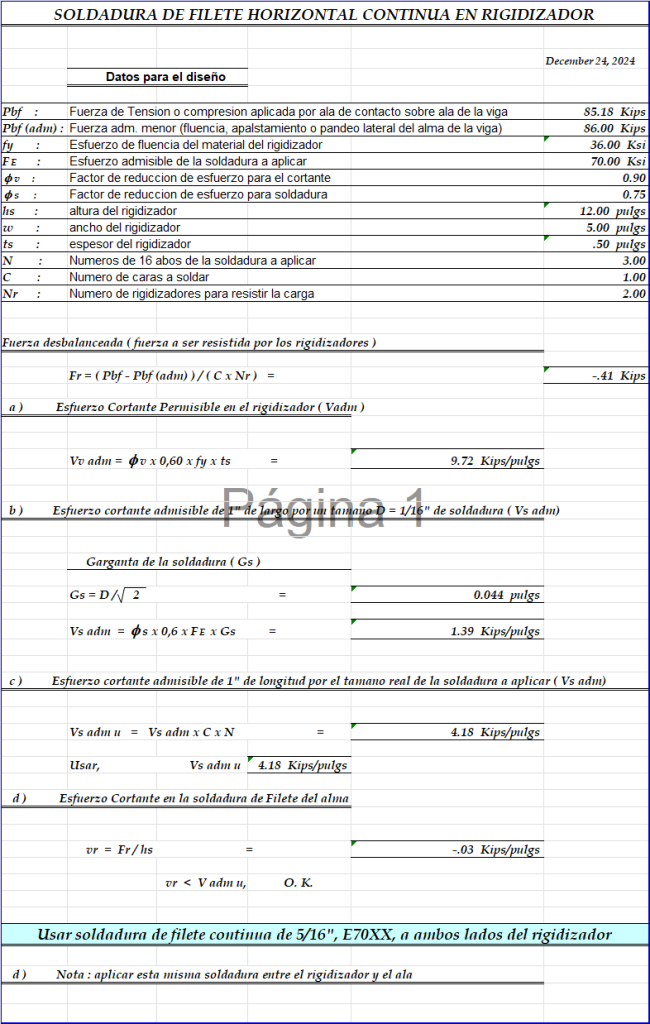

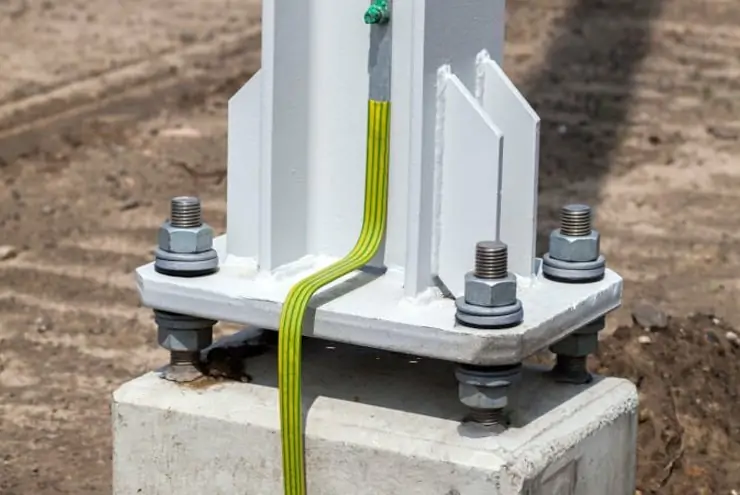

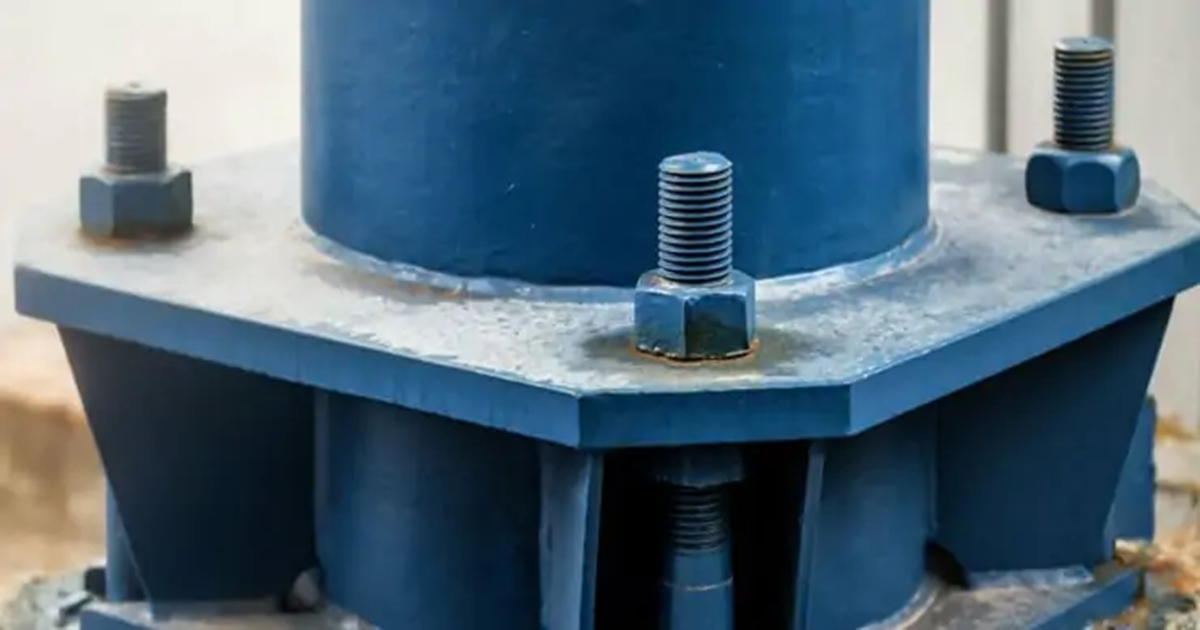

5. Placas Base Rigidizadas
Incorporan perfiles de refuerzo (como ángulos o platinas) para aumentar su rigidez y resistir cargas complejas. Son muy utilizadas en estructuras sometidas a grandes esfuerzos combinados.

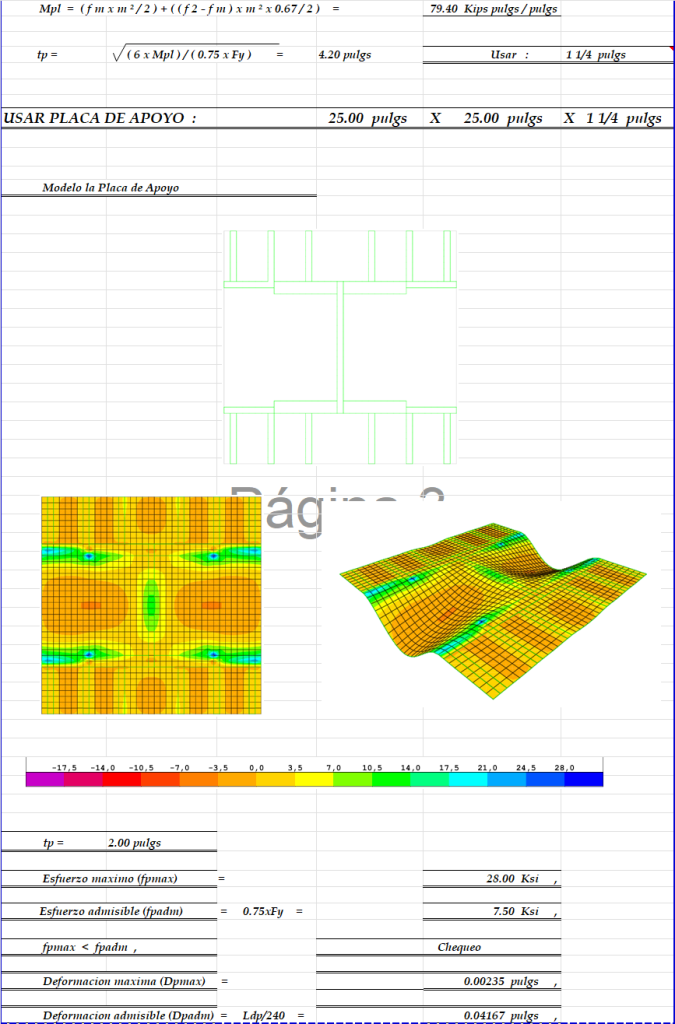

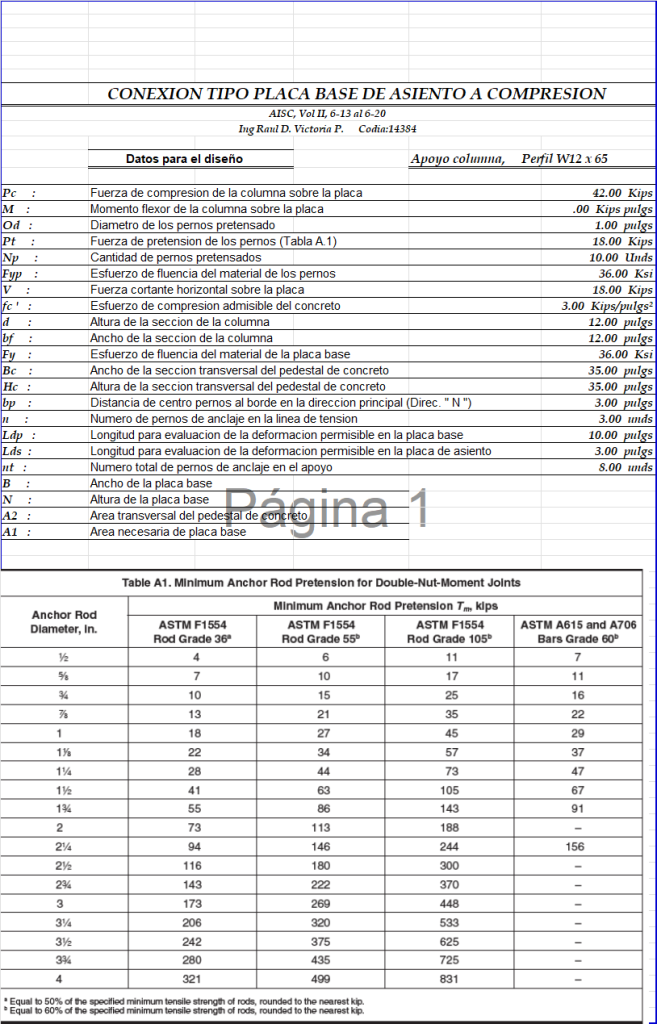

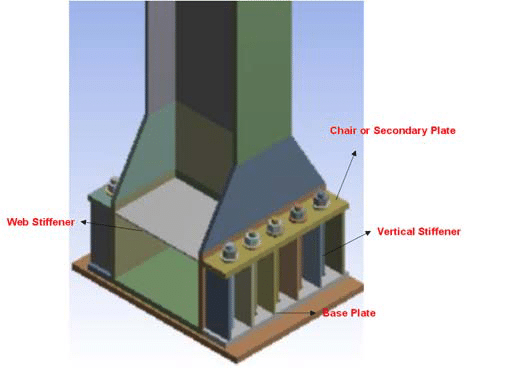

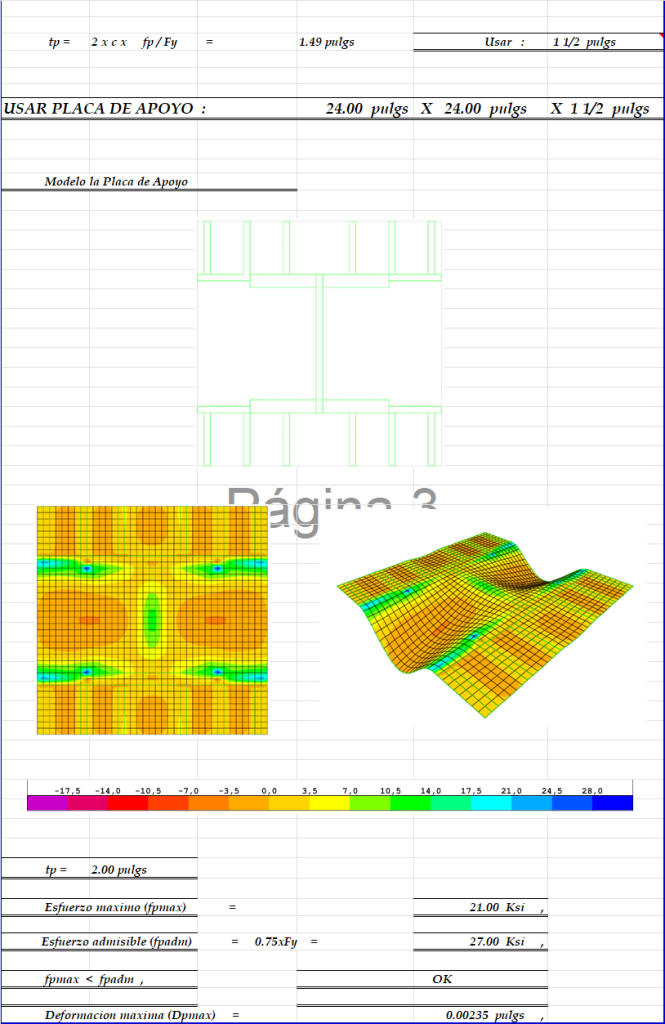

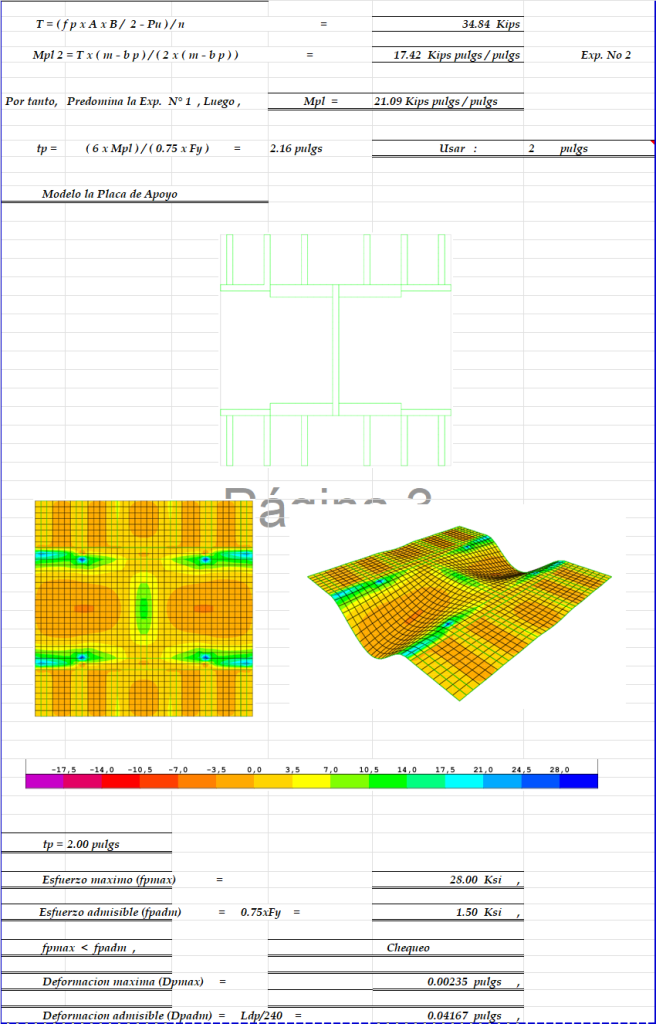

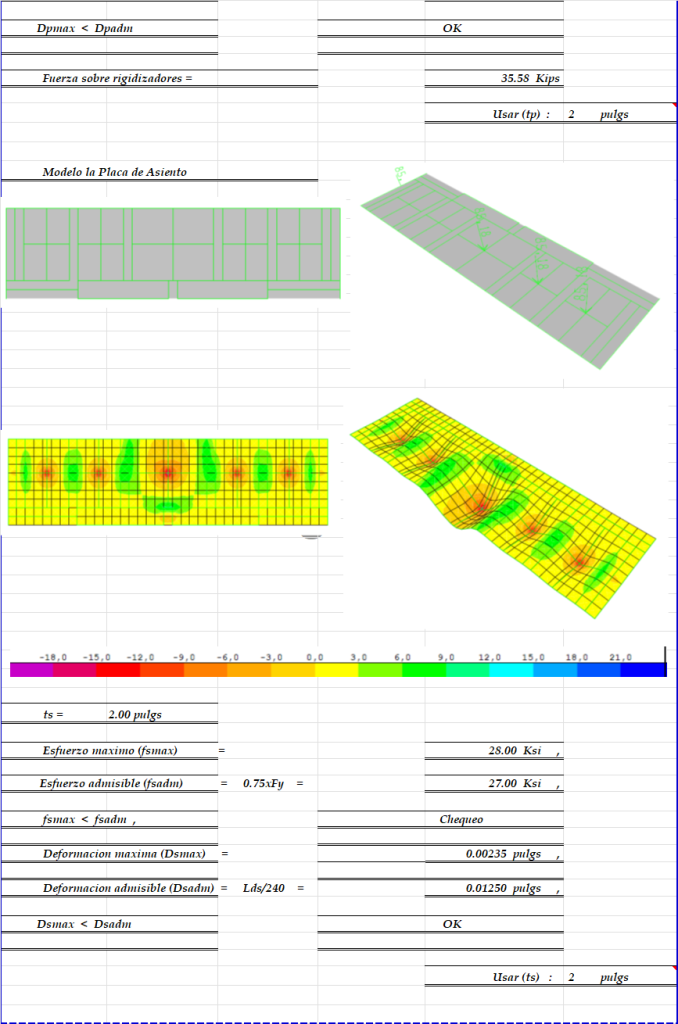

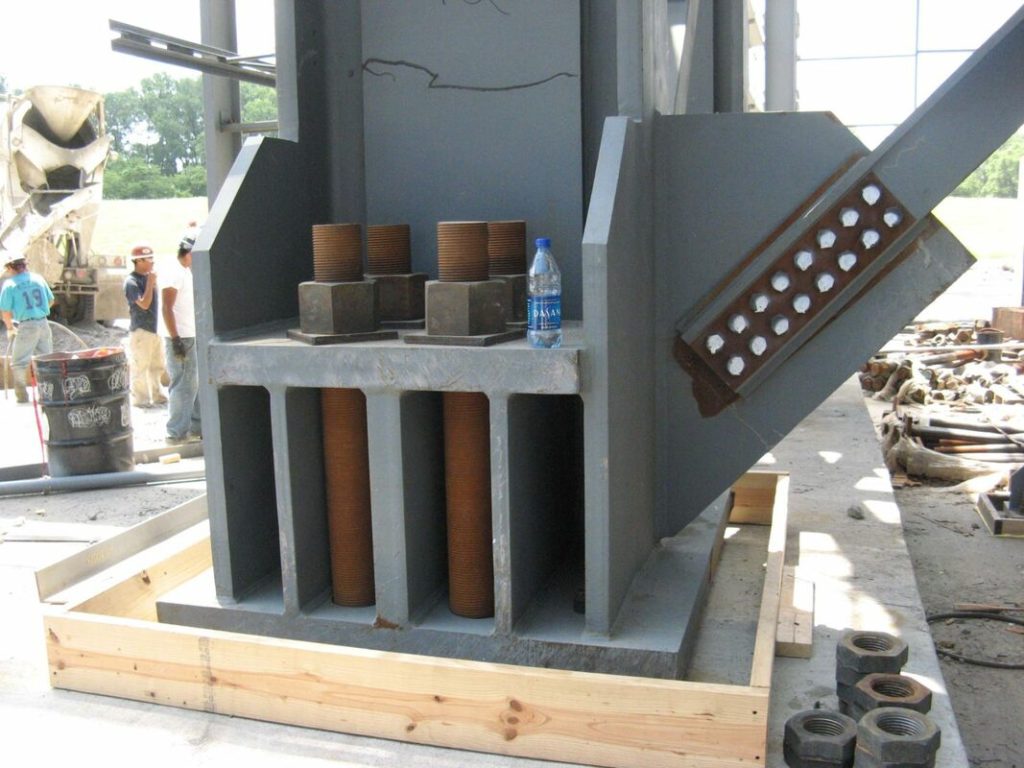

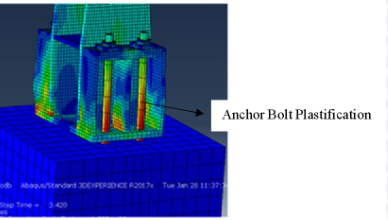

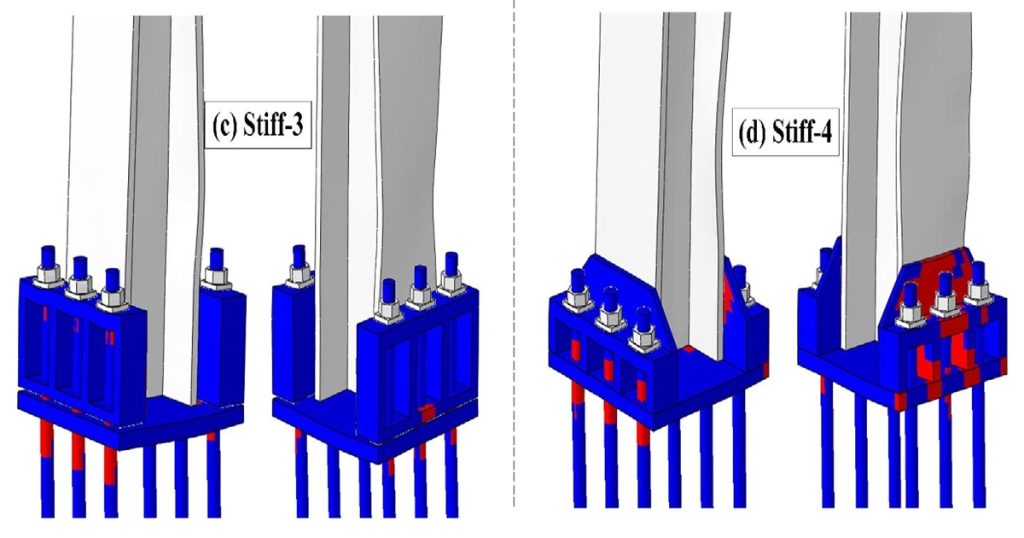

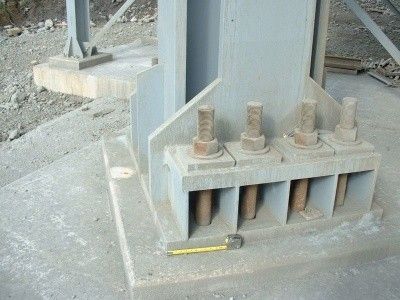

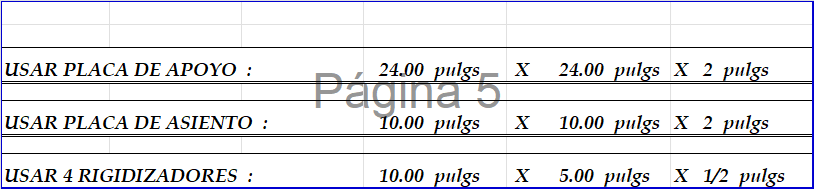

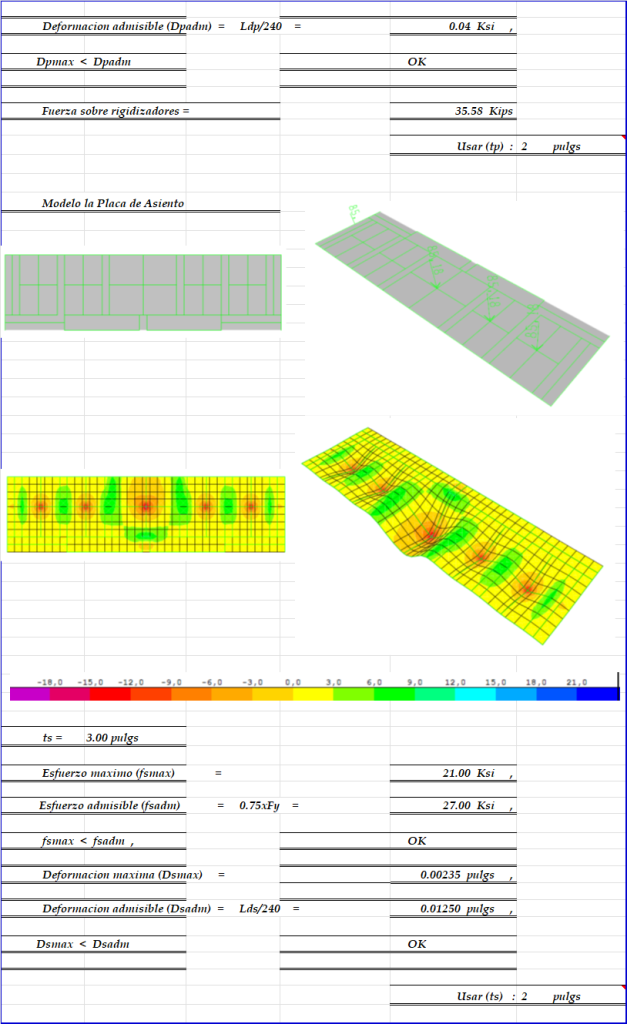

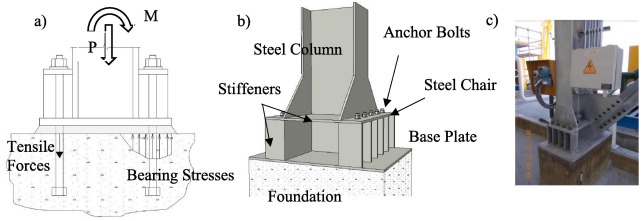

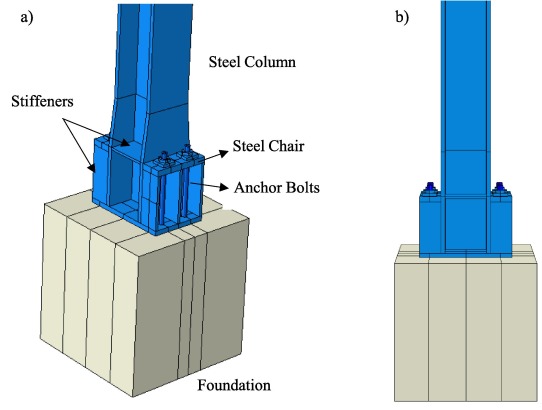

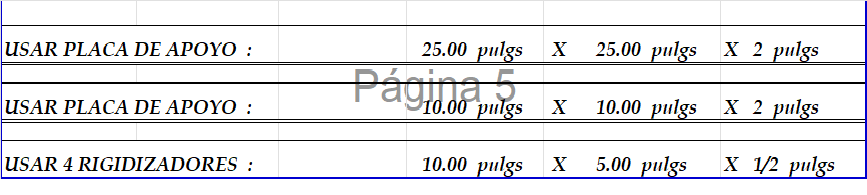

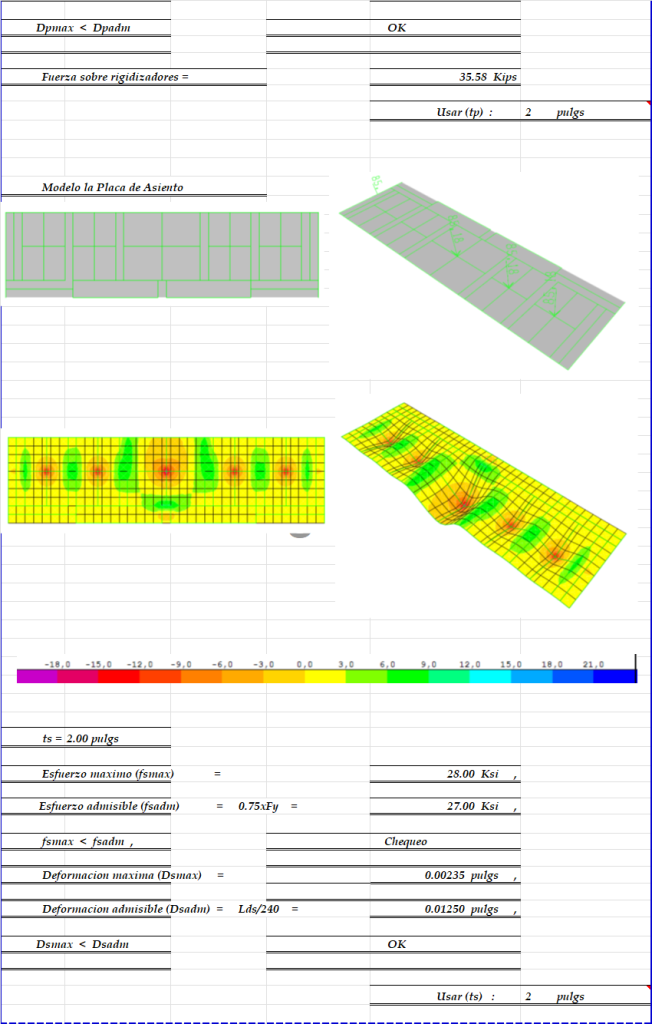

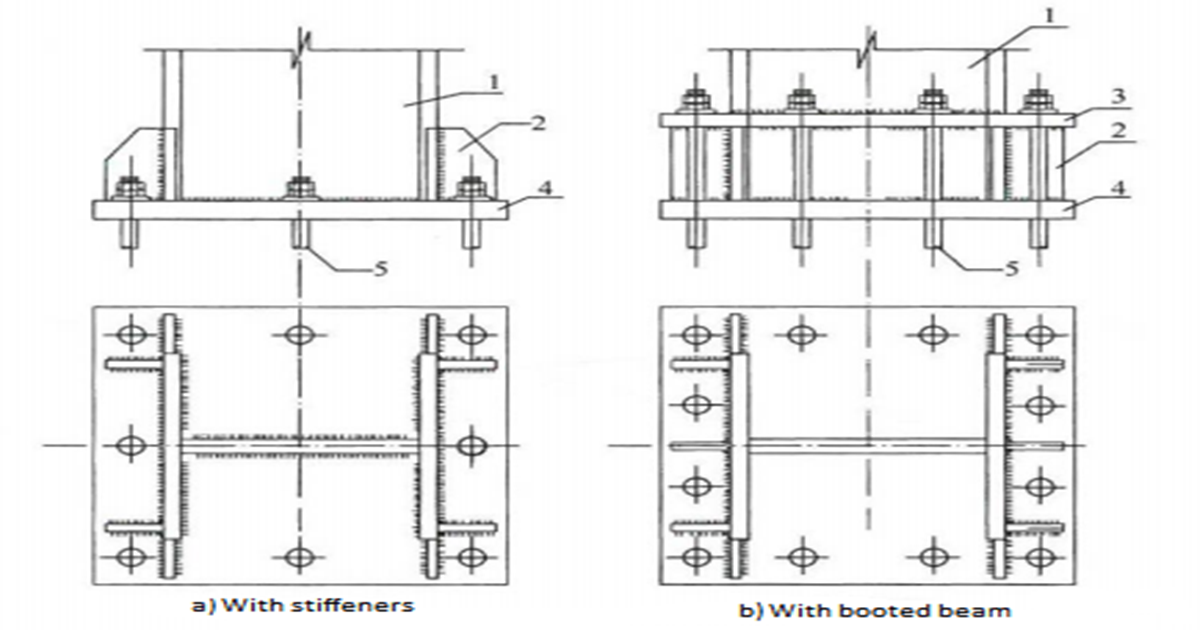

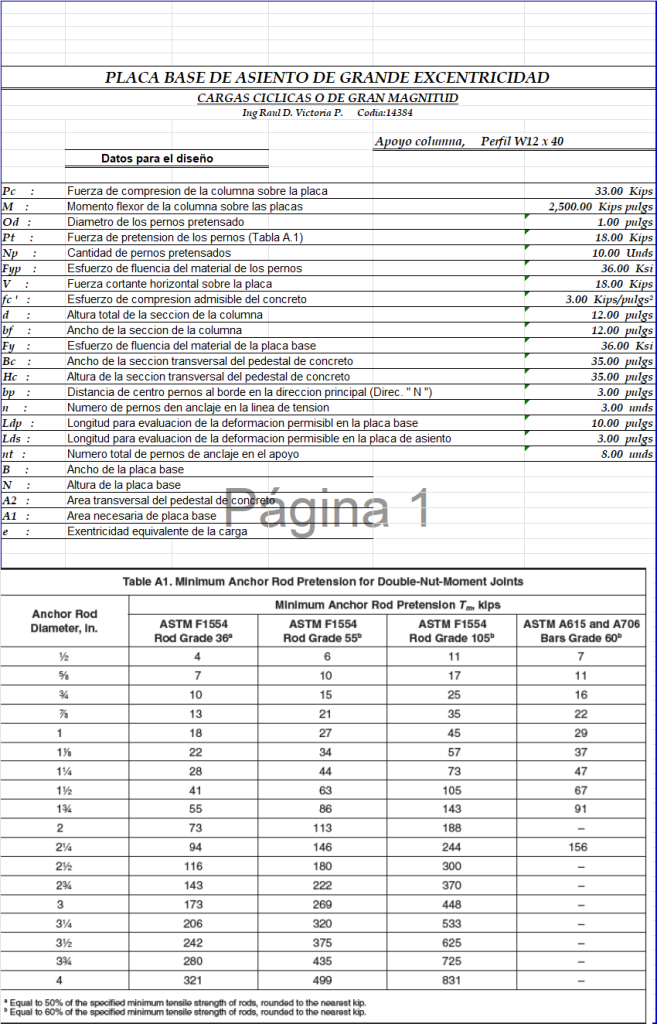

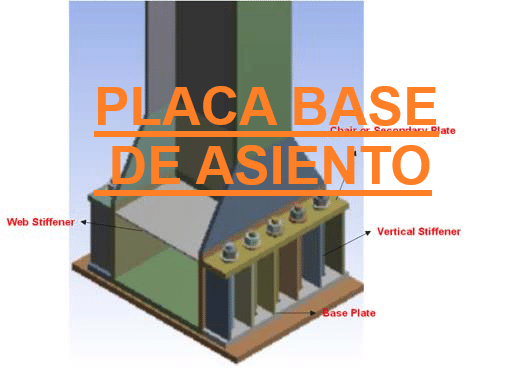

6. Placas Base de Asiento o de Cargas Cíclicas
Diseñadas para soportar cargas alternas o dinámicas, como las que se presentan en puentes o estructuras expuestas a vibraciones. Requieren materiales de alta resistencia y refuerzos especiales.
7. Placas Base a Tracción
Estas placas se emplean en columnas sometidas a esfuerzos de tracción, donde las cargas tienden a levantar la columna de su base. Los pernos de anclaje juegan un papel fundamental para contrarrestar estos esfuerzos.
8. Placas Base Ligeras
Son versiones simplificadas de placas base utilizadas en estructuras pequeñas o temporales, donde las cargas son mínimas y no se requieren refuerzos adicionales.

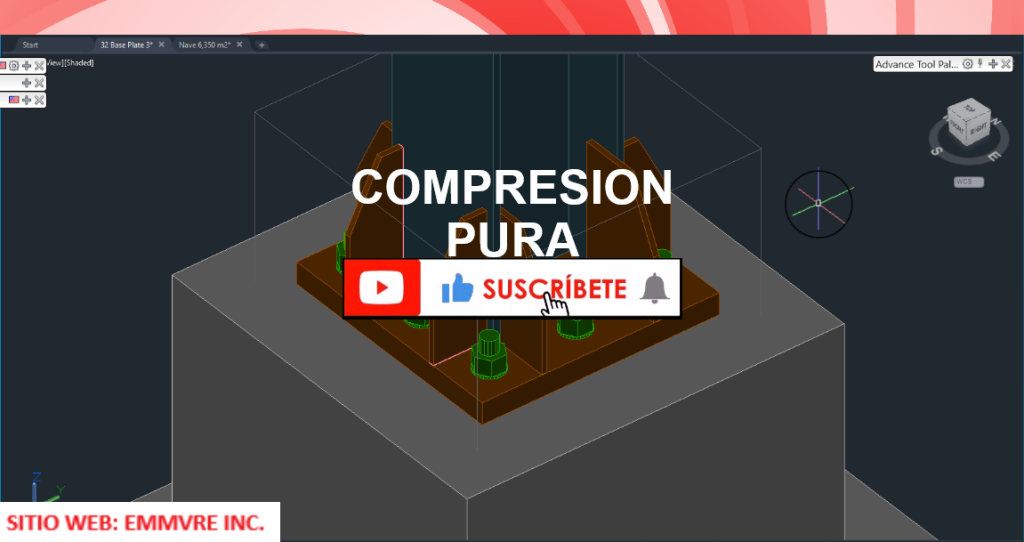

1. Placas Base a Compresión Pura
Estas placas están diseñadas para soportar únicamente fuerzas de compresión uniformemente distribuidas. Son las más simples y económicas, ideales cuando no existe excentricidad ni tracción….Seguir leyendo en…..PLACA BASE A COMPRESION PURA.
2. Placas Base de Pequeña Excentricidad
En situaciones donde la carga está ligeramente descentrada, estas placas base incluyen rigidizadores o espesores adicionales para evitar deformaciones locales. Seguir leyendo en…. PLACAS BASE DE PEQUENA EXCENTRICIDAD.
1.3.- ESTRUCTURAS METALICAS IGNIFUGAS
Las estructuras metálicas livianas ignífugas están diseñadas para proporcionar resistencia estructural mientras minimizan el riesgo de propagación del fuego. Este tipo de estructuras es ideal para edificaciones donde la seguridad contra incendios es una prioridad, como en edificios comerciales, industriales y residenciales. Aquí te detallo las ….Seguir leyendo en….ESTRUCTURAS METALICAS IGNIFUGAS
1.4.- ESTRUCTURAS METALICAS ACUSTICAS
Las estructuras metálicas livianas acústicas son sistemas diseñados para ofrecer tanto soporte estructural como propiedades acústicas mejoradas. Este tipo de estructuras se utiliza frecuentemente en la construcción de auditorios, teatros, estudios de grabación y otros espacios donde el control….Seguir leyendo en….ESTRUCTURAS METALICAS ACUSTICAS.
1.5.- ESTRUCTURAS METALICAS MUY ECONOMICAS
Para demostrar que las estructuras metálicas livianas son más económicas que las estructuras pesadas para techos, podemos considerar varios aspectos….Seguir leyendo en….ESTRUCTURAS METALICAS MUY ECONOMICAS
1.6.- ESTRUCTURAS METALICAS EN RECONFIGURACION ESTRUCTURAL.
Cuando se habla de "reconfiguración de estructuraras con estructuras metálicas", se hace referencia a cambios o ajustes en la disposición, diseño o composición de edificaciones, instalaciones o cualquier estructura que involucre el uso de materiales principalmente metálicos, como acero estructural. Aquí hay algunas situaciones comunes en las que….Seguir leyendo en….ESTRUCTURAS METALICAS EN RECONFIGURACION ESTRUCTURAL.
1.7.- ESTRUCTURAS METALICAS EN ESTUDIO DE VULNERABILIDAD ESTRUCTURAL
Un estudio de vulnerabilidad de estructuras, tal como lo dice su nombre, es investigar, mediante sus solicitaciones, que tan vulnerable es ante un nuevos eventos a los que sea sometida o establecido como referencia, básicamente, por las autoridades de turno o por el especialista contratado.
La metodología utilizada a nivel de los Estados Unidos de América es el descrito en las normas de Federal Emergency Management Agency (FEMA), con la denominación de FEMA-154; Este método es el….Seguir leyendo en….ESTRUCTURAS METALICAS EN ESTRUDIO DE VULNERABILIDAD ESTRUCTURAL
1.8.- ESTRUCTURAS METALICAS PARA SUB-MARINOS.
En la industria de los submarinos, las estructuras metálicas para sub-marinos juegan un papel fundamental en la construcción y operación de estas embarcaciones. Aquí hay algunas formas en las que se utilizan las estructuras metálicas en los submarinos:….Seguir leyendo en….ESTRUCTURAS METALICAS PARA SUB-MARINOS.
1.9.- ESTRUCTURAS METALICAS TERMICAS.
Las estructuras metálicas livianas térmicas están diseñadas para proporcionar soporte estructural mientras optimizan el aislamiento térmico en edificios. Este tipo de construcción es ideal para proyectos que requieren eficiencia energética y un control adecuado de….Seguir leyendo en….ESTRUCTURAS METALICAS TERMICAS.
2.-DISENO DE ESTRUCTURAS METALICAS POR PARTES:

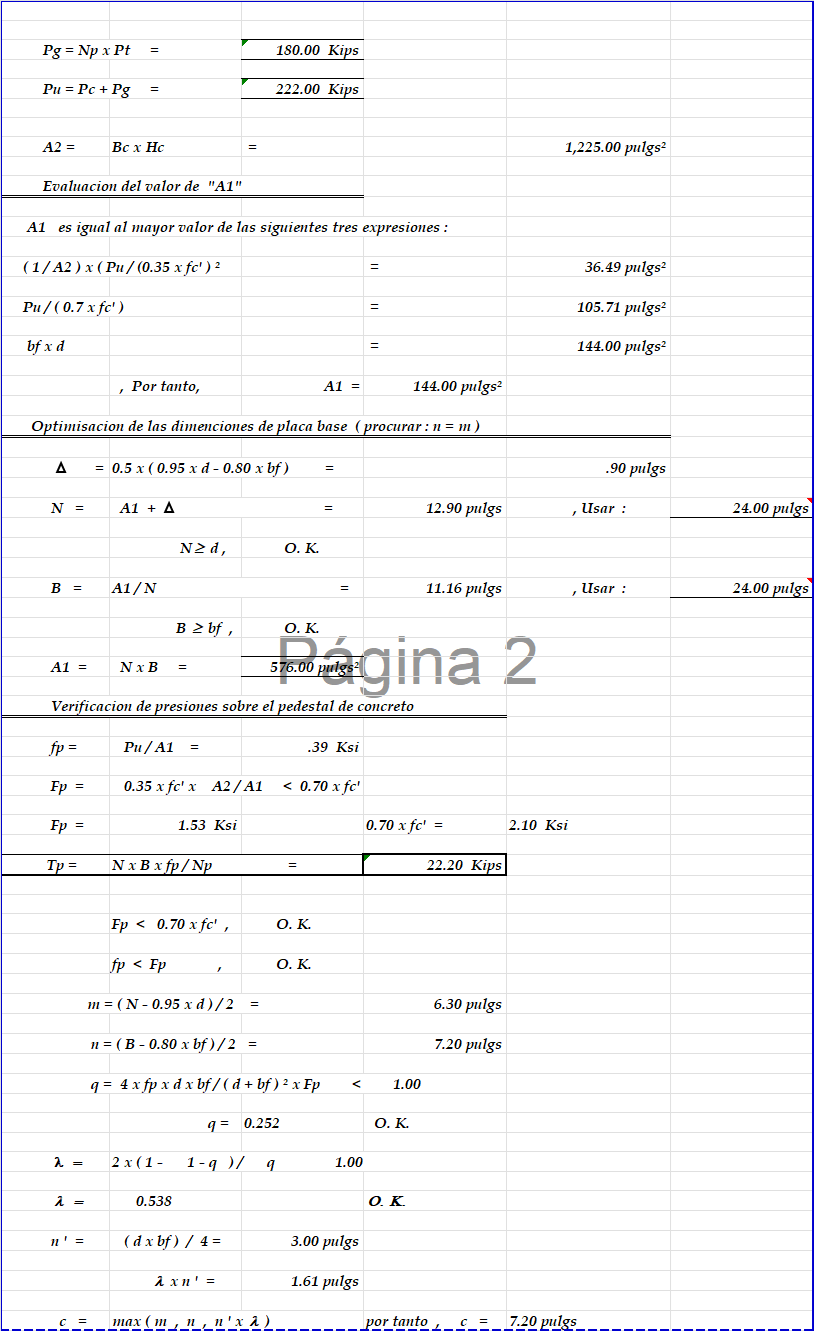

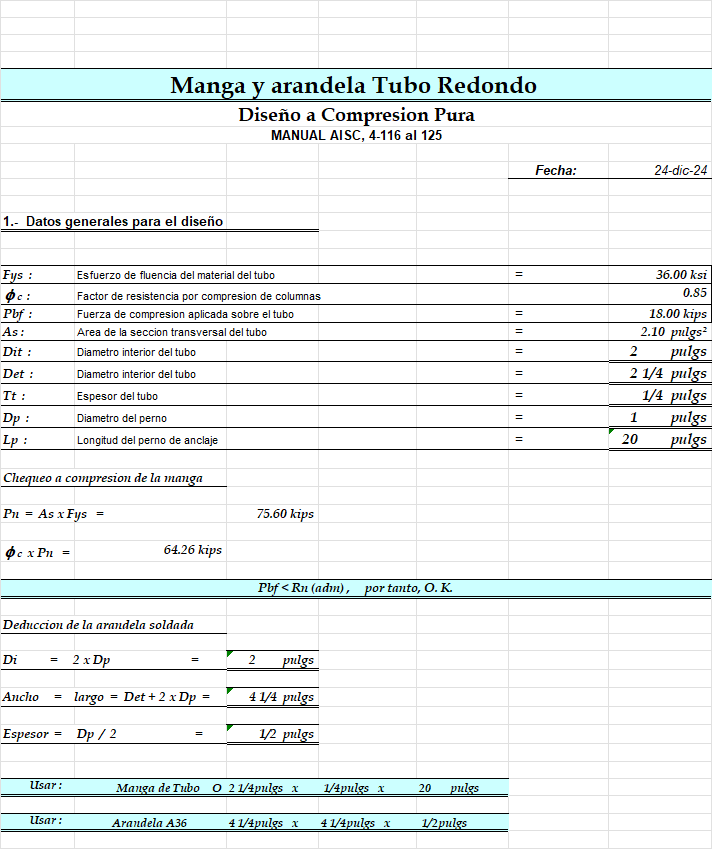

2.1.- PLACAS BASE DE APOYO DE COLUMNAS METALICAS CONCENTRICAS O DE COMPRESION PURA.
La resistencia de apoyo de diseño sobre el hormigón se define en ACI 318-02, Sección 10.17, como φ(0,85fc′A1) cuando la superficie de apoyo no es mayor que la placa base. Cuando la superficie de apoyo es más ancha en todos los lados que el área cargada, se permite….Seguir leyendo en….PLACAS BASE DE APOYO DE COLUMNAS METALICAS CONCENTRICAS O DE COMPRESION PURA.
2.2.- PLACAS BASE DE APOYO DE COLUMNAS METALICAS DE PEQUENA EXENTRICIDAD.
3.- PROCESO DE DISENO ESTRUCTURAL DE LAS ESTRUCTURAS METALICAS:
3.1.- ESQUEMA ESTRUCTURAL DE LA ESTRUCTURA METALICA
3.2.- MODELACION DE LA ESTRUCTURA METALICA
3.3.- DISEÑO ESTRUCTURAL O CORRIDA NUMERICA
El diseño estructural de estructuras metálicas proporciona, de manera idónea, cada uno de los elementos de una edificación metálica o mixta, y sus relaciones, de forma tal que tanto internamente como de forma externa tenga, primordialmente, un estado de equilibrio exacto, para luego, normativamente, convertirla en segura y resistente….Seguir leyendo en….DISENO ESTRUCTURAL O CORRIDA NUMERICA.
3.4.- MEMORIA DE CALCULOS ESTRUCTURAL DE ESTRUCTURAS METALICAS.

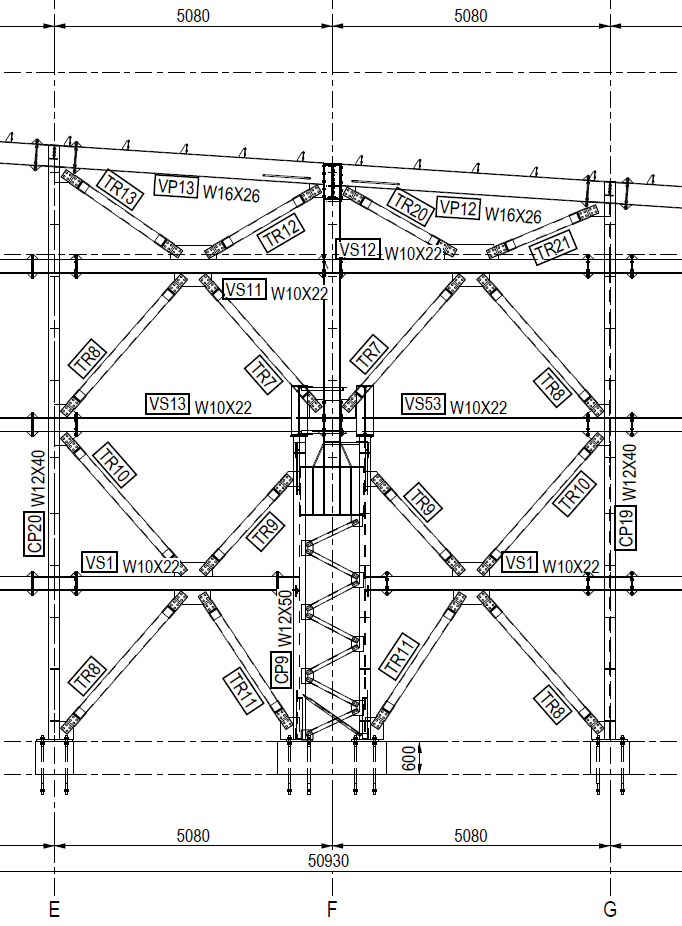

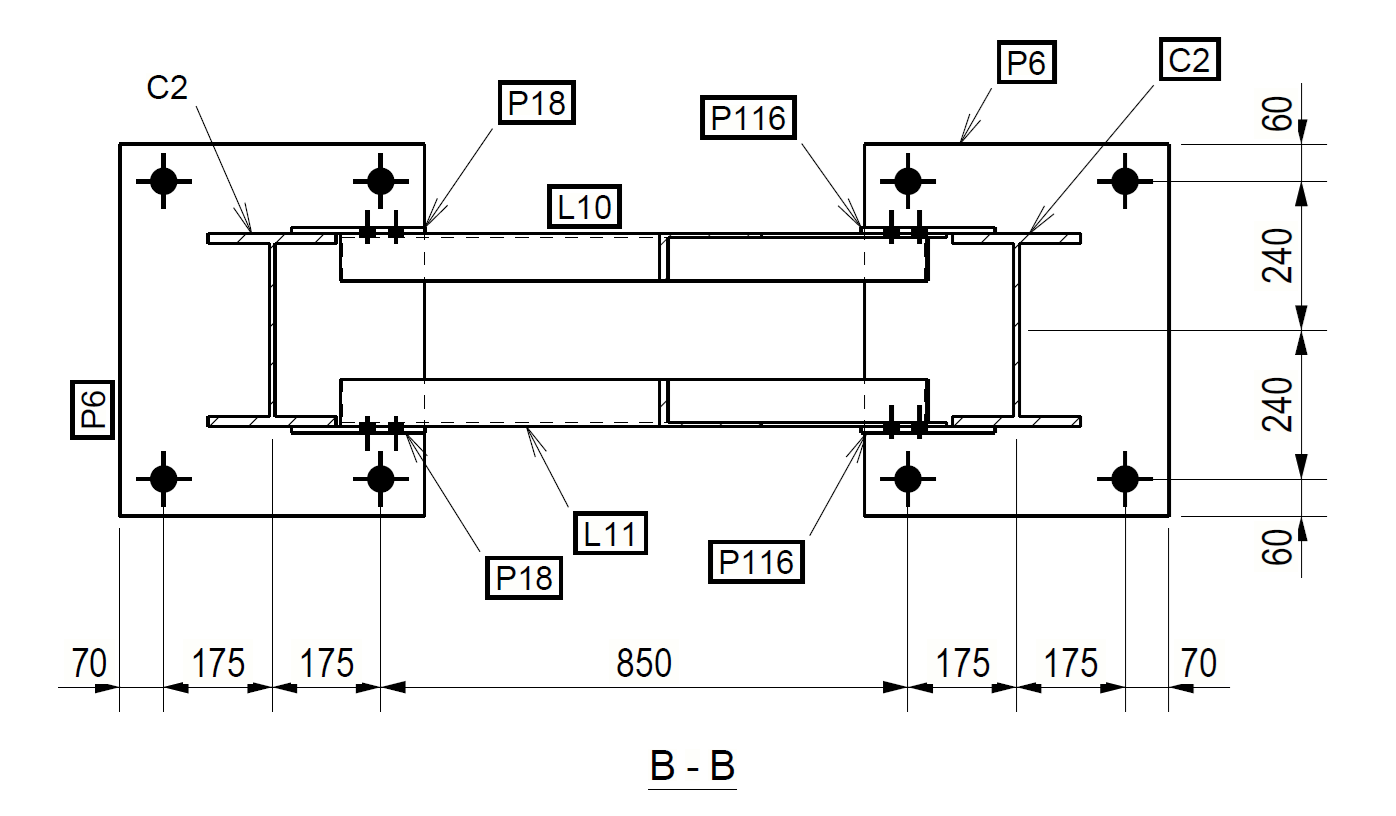

3.5.- PLANOS ESTRUCTURALES DE LA EDIFICACION METALICA.
3.6.- PLANOS DE FABRICACION O SHOP DRAWING DE LA ESTRUCTURA METALICA
Los planos de fabricación o Shop Drawing son desarrollados por el ingeniero o arquitecto desarrollador del proyecto metálico.
Estos planos constituyen uno de los recursos disponibles esenciales para el trazado exacto de piezas o placas metálicas que componen….Seguir leyendo en….PLANOS DE FABRICACION O SHOP DRAWING DE LA ESTRUCTURA METALICA
4.- PROCESO DE MANUFACTURA DE ESTRUCTURAS METALICAS:
F4.2.- ADQUISICION DE MATERIALES.

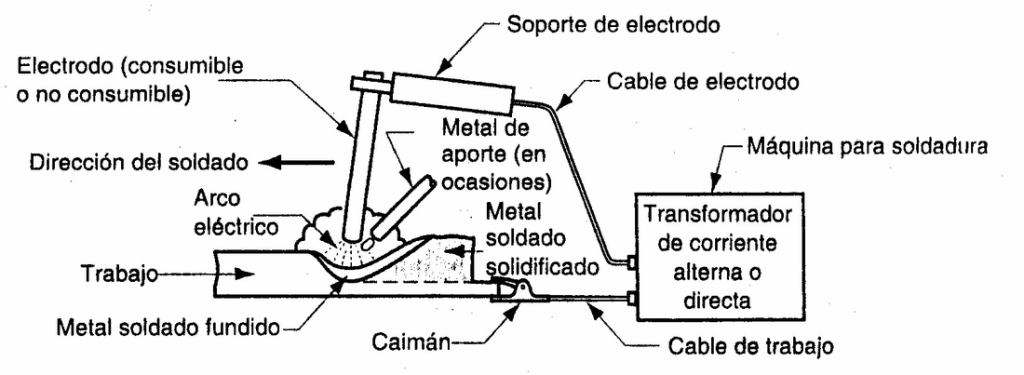

F4.4.- FABRICACION DE LA ESTRUCTURA METALICA.
El rol de un director de producción de planta de estructuras metálicas implica la supervisión y gestión de todas operaciones de fabricación para garantizar la eficiencia, la calidad y la seguridad en la producción. Aquí hay algunas responsabilidades clave y actividades asociadas con este rol:….Seguir leyendo en….FABRICACION DE LA ESTRUCTURA METALICA.
4.5.- LIMPIEZA DE LA ESTRUCTURA METALICA
La limpieza de estructuras metálicas es un proceso procesos esencial para mantener la integridad, durabilidad y apariencia estética de las estructuras. Aquí hay una guía general sobre cómo realizar estos procesos:….Seguir leyendo en….LIMPIEZA DE LA ESTRUCTURA METALICA.
4.6.- PINTURA DE LA ESTRUCTURA METALICA
Selecciona una pintura adecuada para estructuras metálicas que ofrezca resistencia a la corrosión y a las condiciones ambientales. Las pinturas epoxi o poliuretano son comunes para este propósito.
- Primer y Capas Anticorrosivas:
- Aplica una capa de imprimación (primer) que sea compatible con….Seguir leyendo en….PINTURA DE LA ESTRUCTURA METALICA
4.7.- TRANSPORTE DE LA ESTRUCTURAS METALICA
El transporte de estructuras metálicas puede variar en complejidad según el tamaño, peso y forma de las piezas. Aquí tienes algunos aspectos importantes a considerar:
Planificación logística: Antes de transportar las estructuras, es crucial planificar el proceso en detalle. Esto incluye la selección de la ruta más adecuada, la identificación de posibles obstáculos en el camino….Seguir leyendo en….TRANSPORTE DE LA ESTRUCTURAS METALICA.
4.8.- MONTAJE DE LA ESTRUCTURAS METALICAS
El departamento o ingeniero de Instalaciones de Estructuras Metálicas desempeña un papel crucial en la fase de montaje y colocación de las estructuras metálicas en el lugar de destino. Este profesional trabaja en estrecha colaboración con el equipo de diseño y producción para garantizar una instalación segura y eficiente. Aquí se describen algunas de las responsabilidades y tareas asociadas….Seguir leyendo en….MONTAJE DE LA ESTRUCTURA METALICA.
4.9.- SUPERVISION E INSPECCION DE ESTRUCTURAS METALICAS
La inspección y supervisión de estructuras metálicas son cruciales para garantizar la calidad, seguridad y cumplimiento de los estándares en todas las etapas del proceso. Aquí se detallan algunas pautas generales para la inspección y supervisión en las diferentes fases, desde la preparación de piezas hasta la aplicación de pinturas:….Seguir leyendo en….SUPERVISION E INSPECCION DE ESTRUCTURAS METLICAS.
En cuanto a su material las estructuras metálicas se clasifican dentro de la categoría moderna de designación sintética, porque no requiere para su uso ningún otro tipo material o mineral para ser usado en obra; razón por la cual su uso resulta en obras mucho mas rápidas y económicas.
Historia e Incidencia de las estructuras metálicas
El gran desafió de conjugar bien la amplia amalgama de factores que intervienen en la construcciones contemporáneas de nuestro país y ante la realidad tangible de tener por delante un mercado cada vez más consiente, que busca opciones y exige los resultados más óptimos para sus estructuras, nuestros ingenieros civiles y arquitectos precisan la necesidad ineludible de abrir de par en par su mentalidad de diseño ante la innovación, renovación, tecnología, integración y sistematización de sus procesos constructivos.
Crear edificaciones susceptibles de flexibilidad arquitectónica sin limites, logrando una estructura extraordinariamente liviana, sencilla y por lo tanto con una baja exigencia de capacidad soporte del suelo que las sustenta, es como diseñar soñando despierto y alcanzar un paraíso de ideas en donde la necesidad, la imaginación y el ingeniero quedan satisfactoriamente de acuerdo.
Para aquellos que, en nuestro país se han mantenido a la vanguardia en cuanto a la ejecución de proyectos constructivos se refiere, es bien conocido el hecho de que es el acero , ese material capaz de encajar en la descripción citada en el párrafo anterior y que cada día su uso avanza para ser adoptado en la construcción de edificios, naves industriales, monumentos, tanques y silos de almacenamiento de distintos materiales, tolvas, Puentes Carreteros, Puentes Peatonales, Puentes Grúa, Elevados, Infraestructuras deportivas, Tuberías y otros, para impulsar nuestro país hacia un desarrollo real y sostenible y adquirirlo a la misma velocidad que lo obtuvieron países como Francia, Japón, Inglaterra y Estados Unidos, cuyo desarrollo como potencias se debió a la evolución y diversificación del acero como material estructural en todos sus ámbitos desde principios del siglo XVIII hasta nuestro días.
El acero es una aleación de hierro descarburado con carbono (menos del 2%) y otras sustancias que luego de ser sometida a muy altas temperaturas en hornos a 1400º C y sumergida en agua fría adquiere gran dureza y elasticidad por el temple; es talvez el material más importante en la industria de la construcción hoy, por sus propiedades y ventajas; el hierro le proporciona flexibilidad, mientras que el carbono le da la dureza. Las cualidades de los distintos tipos de acero, obtenidos con la aplicación de diferentes elementos químicos, son el resultado de los requerimientos para los que estará sometida la estructura, tales como solicitaciones de resistencia, impacto, corrosión, dureza, ductilidad, etc.
Características de las estructuras metálicas
Como hemos comentado, las estructuras metálicas de acero pertenecen a las construcciones en seco y una de las características principales de estos sistemas es la industrialización de las piezas. Esto quiere decir que todas las piezas se producen en fábricas para sólo ser montadas y ensambladas en obra.
Esta característica hace que una obra de estructura metálica sea de rápida ejecución y sin desperdicios de materiales. Además, no permite muchas improvisaciones, por lo que el arquitecto debe crear planos extremadamente detallados.
Atendiendo a la magnitud del proyecto y su demanda estructural el ingeniero es responsable de elegir:
- Las propiedades del acero
- Los tipos de perfiles a usar
- Espesores de Placas
- Dimensionado mediante diseño estructural
Usos de las estructuras Metálicas en la Construcción
Existen diferentes construcciones civiles que se pueden realizar con este material. Aquí enumeramos algunas para ti:
- Edificios
- Naves Industriales
- Puentes
- Pasarelas
- Tanques de Almacenamiento
- Tolvas
- Reforzamientos Estructurales
- Puentes Grúa
- Mezanines
- Entre otros
Elementos desarrollados para las construcción estructuras metálicas
- – Columnas de construcción, generalmente con aceros rápidos o HSS.
- – Vigas, existen diferentes estilos de vigas, las más usadas son la “H” usadas para soportar mayores cargas y las “I” las cuales tiene aletas más estrechas y está hecha de carbono laminado.
- – Placas, las mismas dependen de la resistencia se puede usar de manera estructural, para pisos, paredes, entre otros.
- – Perfiles de pared delgada, existen una gran variedad de perfiles, perfiles livianos de acero galvanizados para cierres perimetrales a perfiles metálicos laminados en acero al carbono para grandes estructuras.
- – Tubos de acero, existen tubos de acero de diferente resistencia y aceros
- – Ángulares
- – Metaldeck para techos
- – Mallas
- – Cables
Clasificación de Secciones de Acero de Acuerdo a su Origen
LAS PRINCIPALES VENTAJAS DE LAS ESTRUCTURAS METALICAS SON:
- – Rapidez en las construcción
- – Estructuras livianas
- – Aislamiento térmico y acústico
- – Alta durabilidad y resistencia
- – Ganancia de espacio interno
- – Mantenimiento fácil y rápido
- – Fidelidad presupuestaria
Materiales más Usados en la Fabricación de Placas Base
Las placas base suelen fabricarse con acero estructural, debido a su alta resistencia y facilidad de conformado. Entre los materiales más comunes encontramos:
- Acero A36: Ideal para aplicaciones generales por su resistencia a la tracción.
- Acero ASTM A992: Utilizado en estructuras más complejas debido a su mayor resistencia y ductilidad.
- Aleaciones especiales: En casos donde las placas base deben soportar condiciones extremas, como corrosión o altas temperaturas.
Criterios de Diseño de las Placas Base
El diseño estructural de una placa base debe considerar:
- Las cargas aplicadas: Compresión, tracción y momentos flectores.
- Espesor adecuado: Determinado por el nivel de carga y la rigidez requerida.

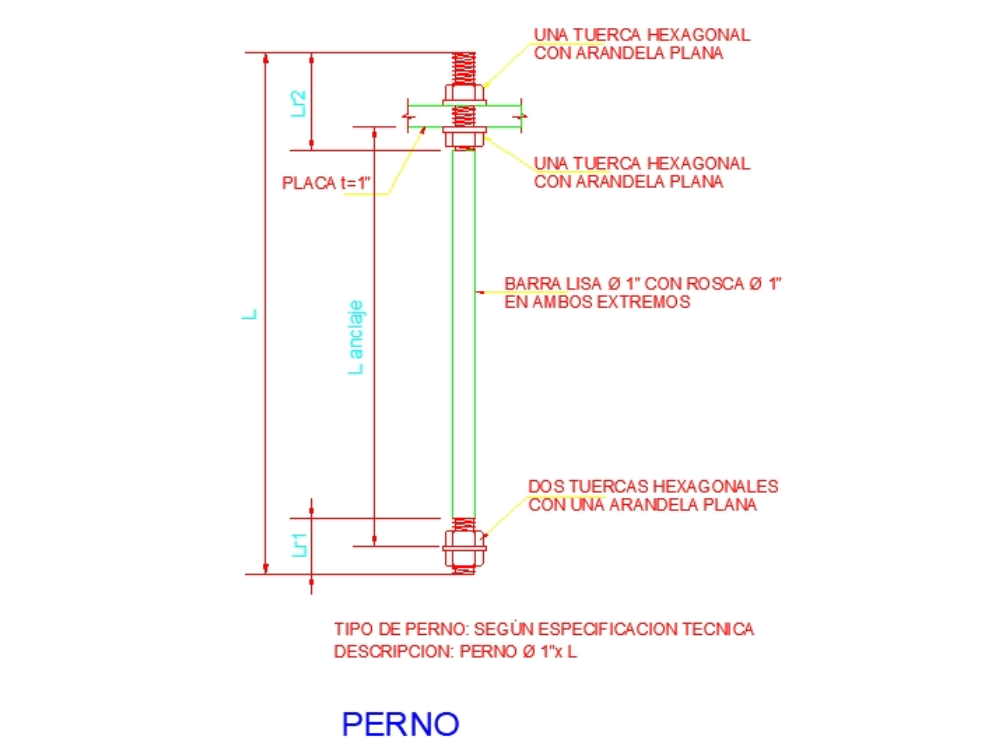

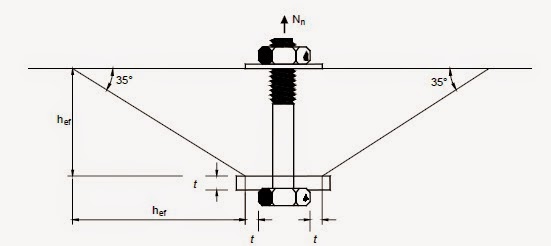

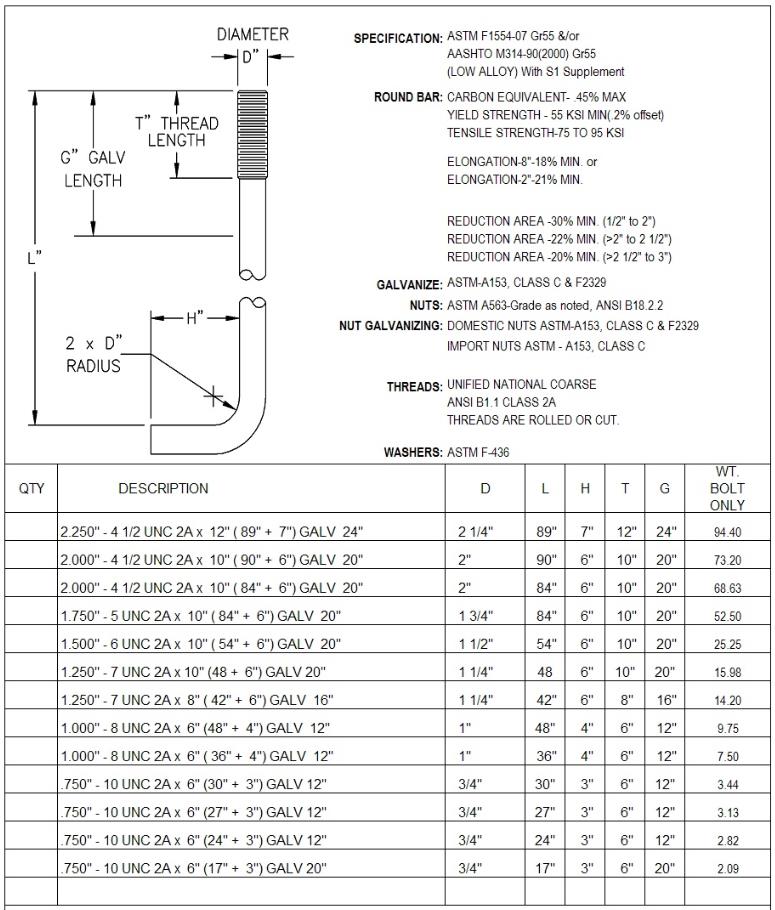

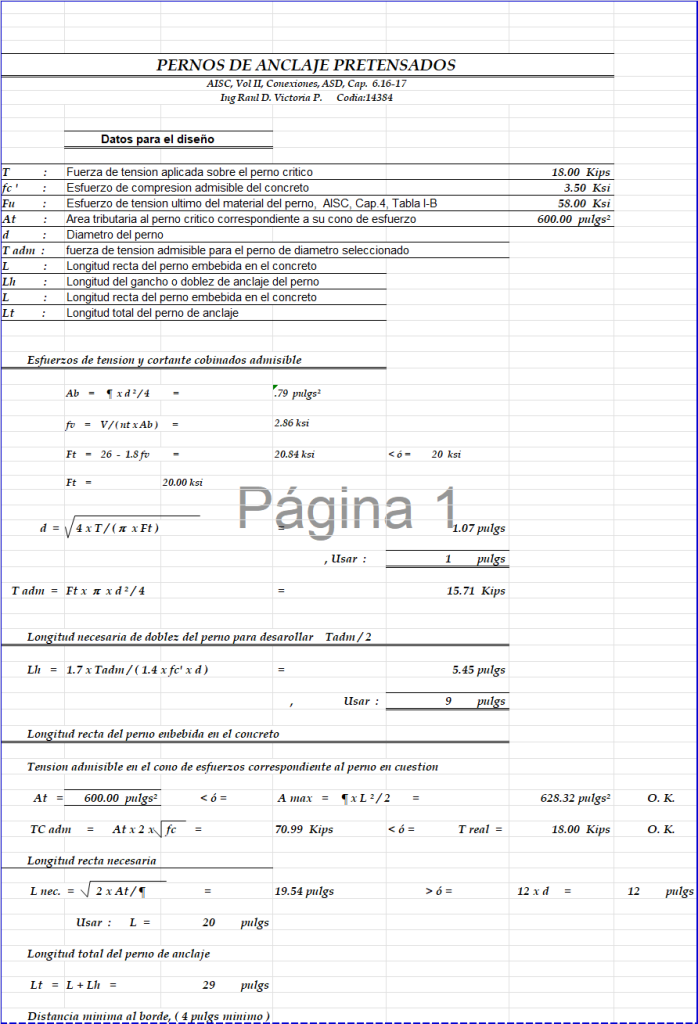

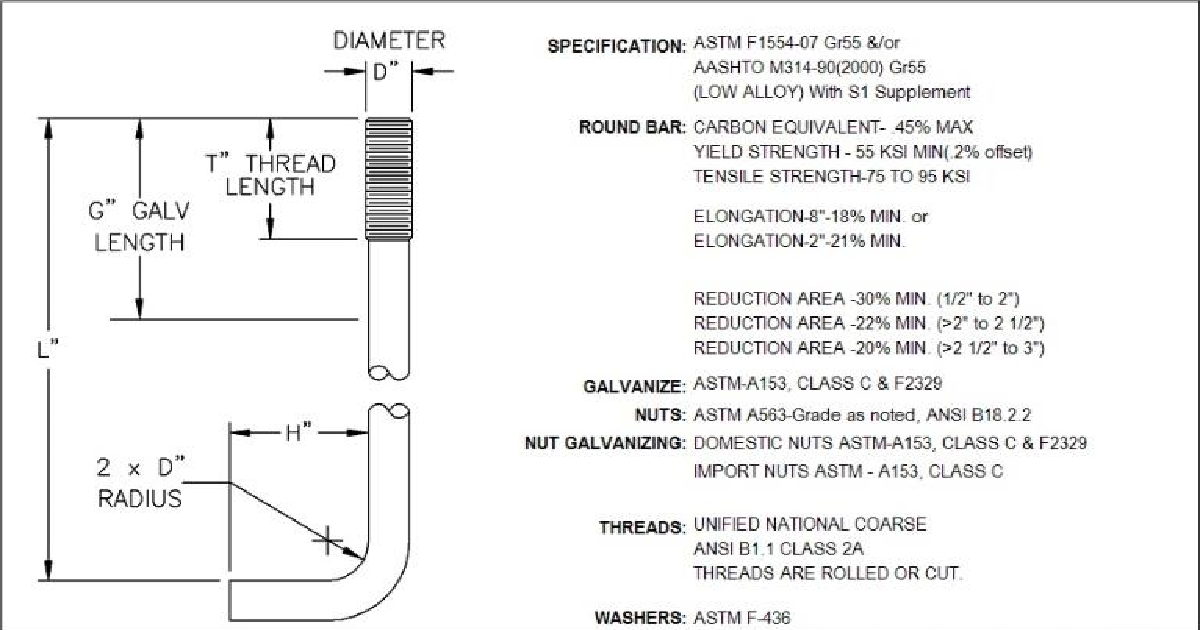

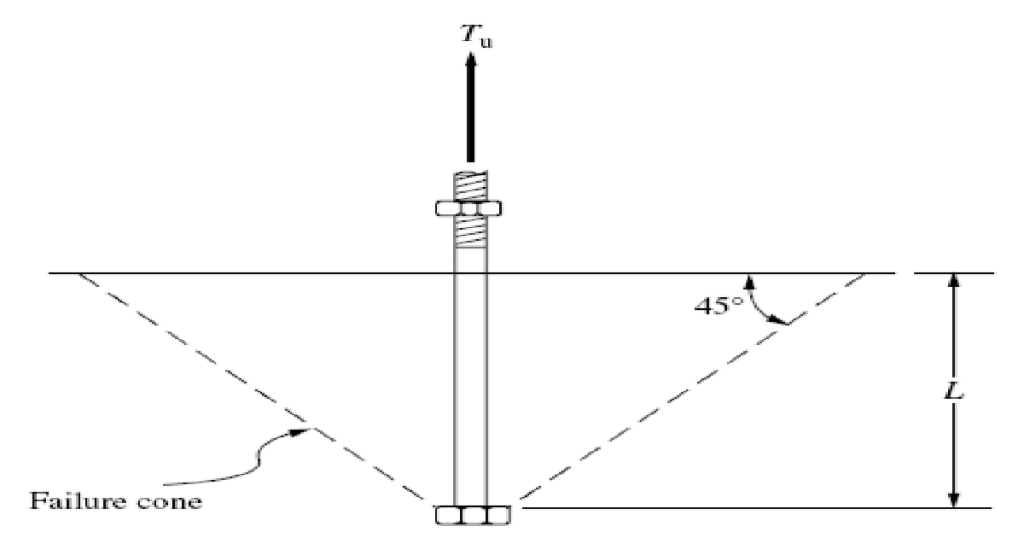

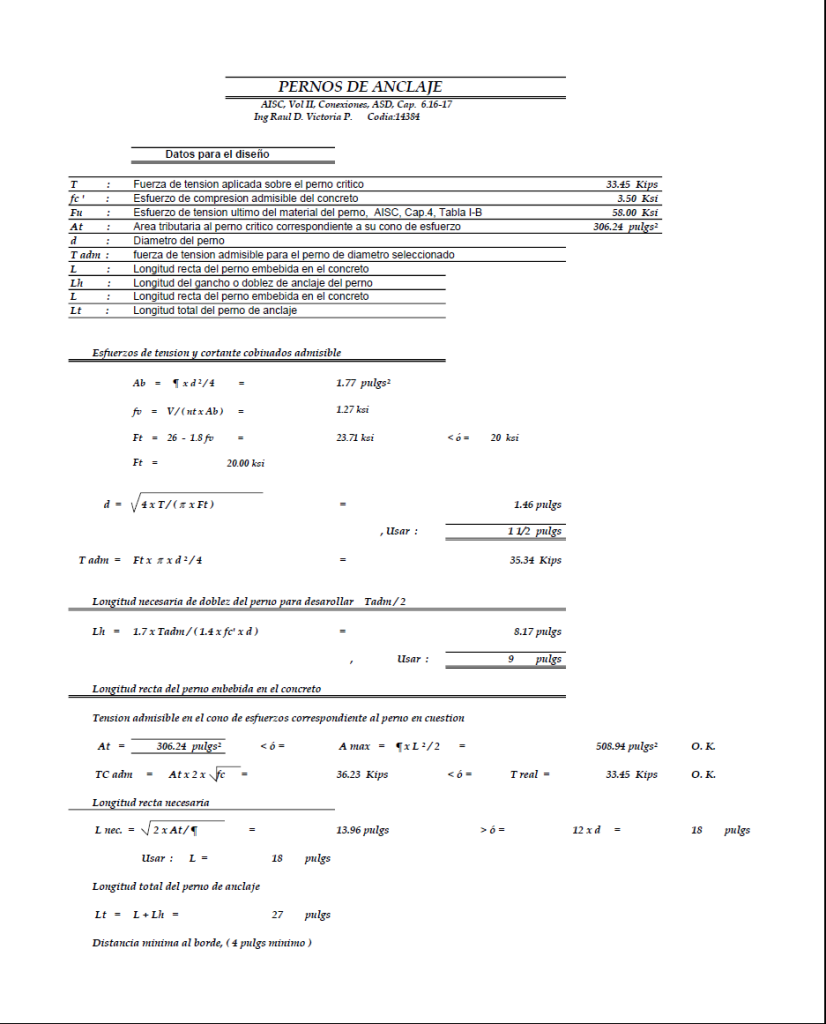

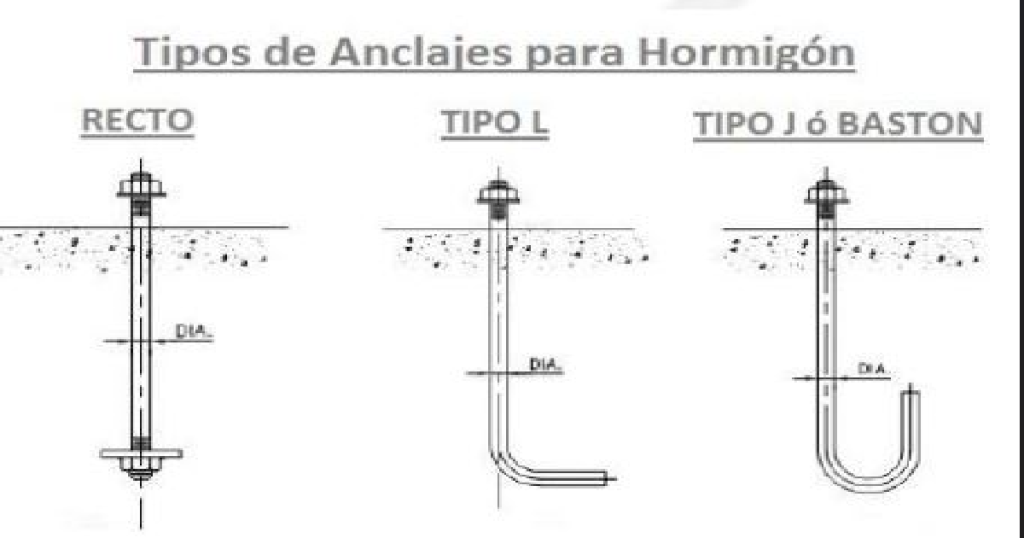

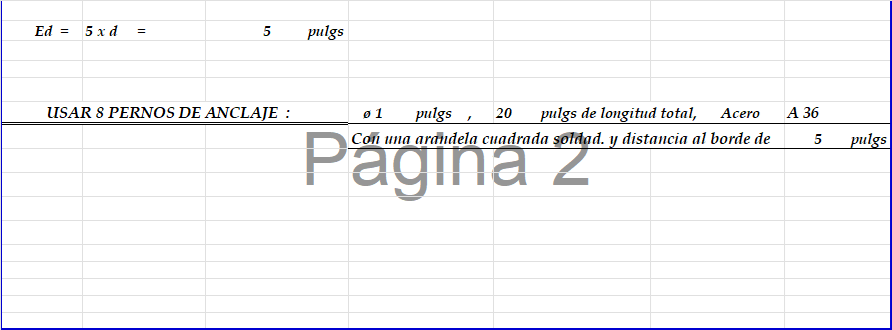

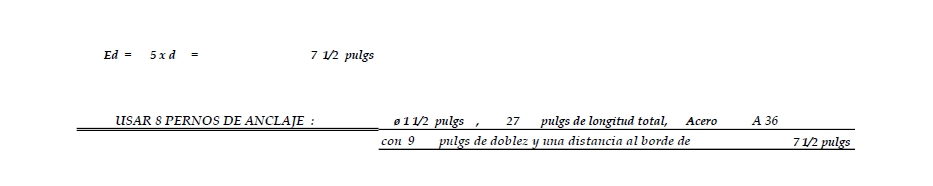

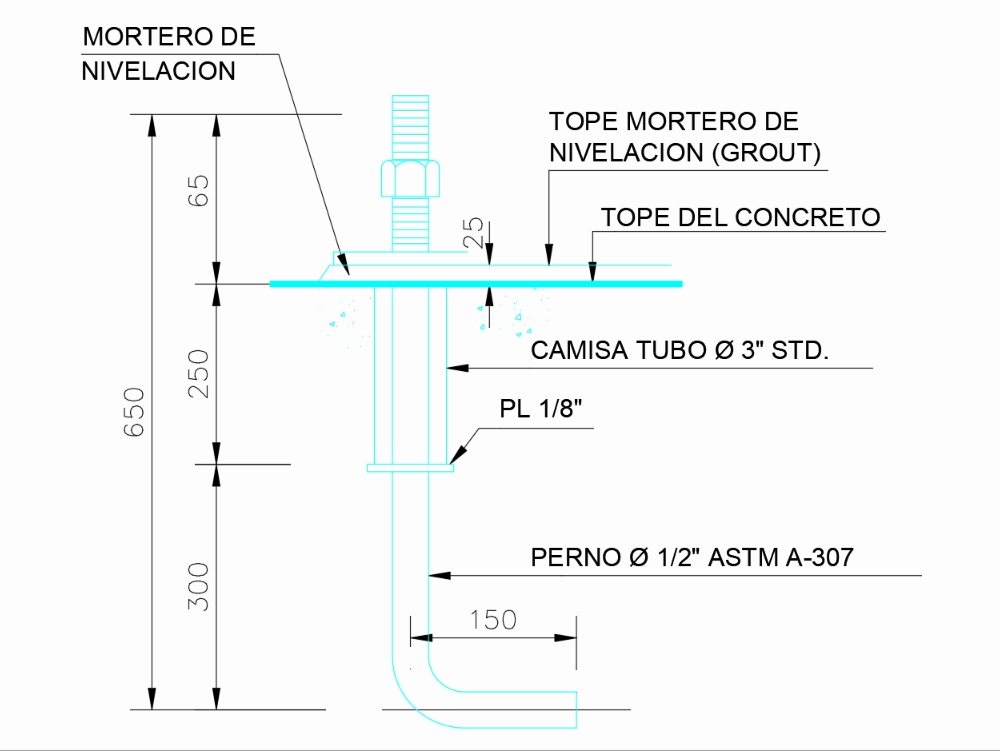

- Tipo de anclaje: Pernos de anclaje para resistir tracción y asegurar la conexión con la fundación.
- Rigidizadores: Necesarios en placas sometidas a excentricidades o grandes esfuerzos.
Errores Comunes en la Instalación de Placas Base
Algunos errores frecuentes incluyen:
- Espesor insuficiente: Puede provocar deformaciones en la placa.
- Mala colocación de pernos de anclaje: Reduce la capacidad de tracción.
- Falta de rigidizadores: Especialmente en placas con excentricidad.
- Alineación incorrecta: Genera distribución desigual de cargas y posibles fallas estructurales.
Aplicaciones Prácticas de las Placas Base en la Construcción Metálica
Las placas base se utilizan en:
- Edificios industriales con grandes cargas verticales.
- Puentes y estructuras sometidas a cargas cíclicas.
- Torres de transmisión eléctrica, donde las columnas están expuestas a cargas de viento y tracción.
- Edificaciones residenciales con columnas ligeras y cargas moderadas.
Conclusión: Relevancia de las Placas Base en la Ingeniería Estructural
Las placas base de columnas metálicas son un elemento crítico en cualquier estructura de acero. Desde soportar cargas de compresión pura hasta manejar grandes excentricidades y esfuerzos de tracción, su diseño y correcta instalación son esenciales para garantizar la seguridad y durabilidad de las edificaciones.
Al conocer los tipos de placas base y los materiales adecuados, se pueden evitar errores de diseño e instalación, optimizando su desempeño en el tiempo.
Sin duda, estas piezas estructurales son la base literal sobre la que se sostienen las grandes construcciones modernas. ¡El diseño eficiente de una placa base es la clave del éxito de cualquier proyecto estructural!
Todo conocimiento plasmado en este instructivo va dirigido a colaborar con Ingenieros, Arquitectos, Agrimensores, Técnicos y Clientes con el fin de agregar a sus recursos normativos un mejor y mayor arte de aplicación de la literatura didáctico que albergan las instituciones reguladoras como lo son: Departamento de Normas, Reglamentos y Sistema (DNRS) del Ministerio de la Vivienda y Edificaciones (MIVED), Ministerio de Obras Publicas y Comunicaciones (MOPC), American Institute Of Steel Construction (AISC) y afines, Federal Agency Managment Emergencys (FEMA), American Concrete Institute (ACI), Internacional Building Code (IBC), American Welding Society (AWS), entre otros; para lograr proyectos de excelencia tanto dentro como dentro de nuestro país. Siempre tener presente que el propósito neurálgico EMMVRE INC. es la creación de la unidad que se necesita para obtener la formula técnica y profesional para incluso poder constituir un taller de diseño, fabricación e instalación de estructuras metálicas.
