PRESENTACION
Desarrollo del Proyecto en Proceso Nave Industrial P0012.
INTRODUCCION
DESCRIPCION Y DESARROLLO

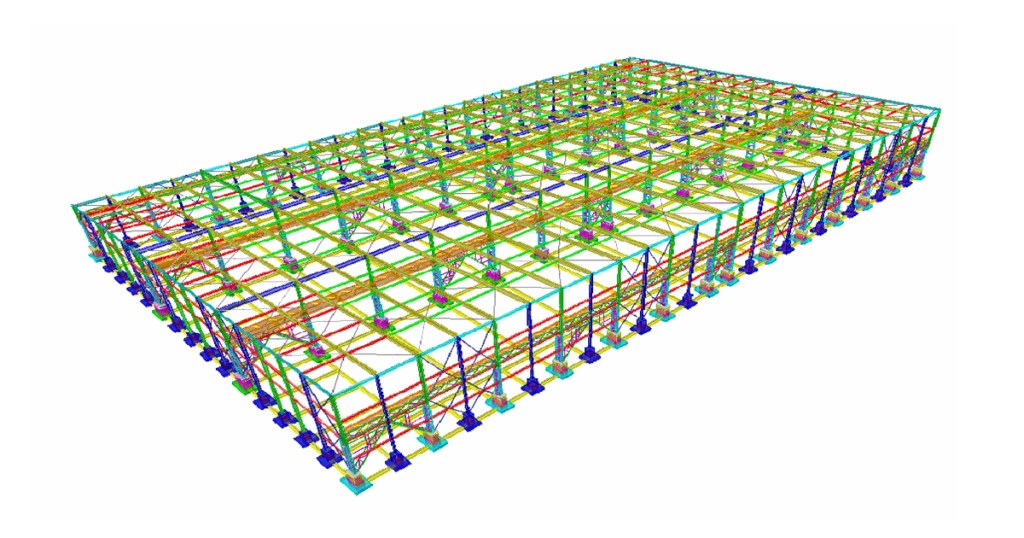

Para el desarrollo del proyecto Gran Nave Industrial P0012, al igual que todos en este Blog, Iremos subiendo los pasos ya realizados, paralelamente con los que se va ejecutando. Este proyecto consiste en una nave industrial metálica de 6,300 m2, de 12 metros de altura. Tiene dos pasillos longitudinales de 25 metros, de modo que la nave es de 50 metros de ancho y 125 metros de largo.
Replanteo e Inicio Excavaciones
Cada pasillo cuenta con puentes grúas de 20 toneladas cada uno. La nave contiene pórticos de frenado y arriostrado anti eólico de forma independiente, pues esta es de ciclo continuo, por lo que en algún momentos podríamos obtener la acción de ambas solicitudes. Aunque al momento solo vamos por la penúltima capa de relleno de apoyo del la edificación, ya tenemos los planos del proyecto y los Shop Drawing desarrollados.
Estudio de Pavimentos
1.-Reconocimiento del Sitio
2.- Desmonte, Limpieza y Remoción de Capa Vegetal
3.- Estudio de Suelo
4.- Diseño Estructural
5.- Elaboración Planos de Fabricación o Shop Drawing
6.- Fabricación Metálica

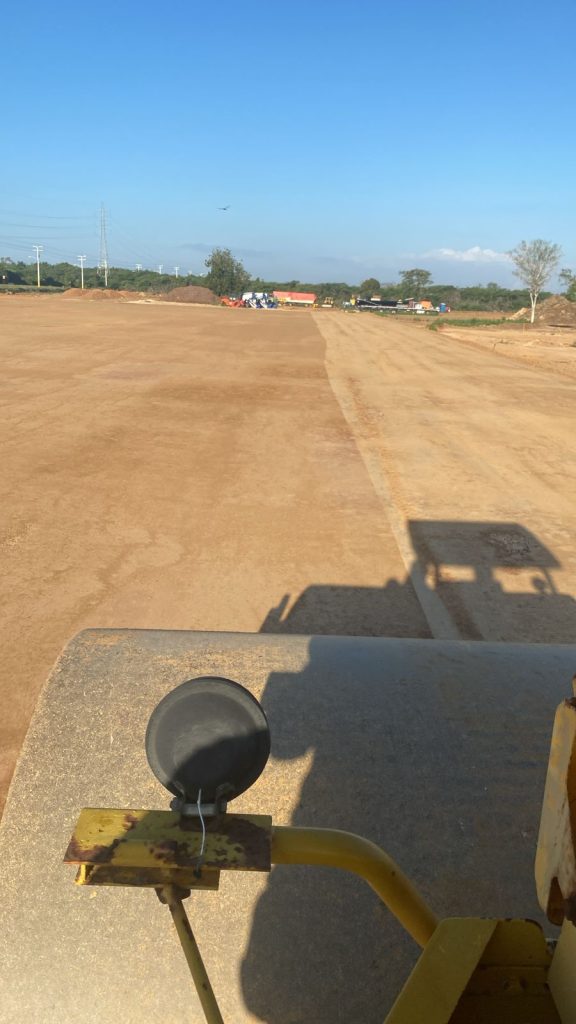

7.- Relleno Compactado (Obra Civil)
Relleno sobre el cual reposara el proyecto
Realización del relleno por capas de 15 cm de espesor compactados con un rodillo compactador vibratorio de 16 toneladas y luego prueba de compactación al 95% del Proctor modificado y humedad optima.
Construcción
Toma de Probetas
Toma de Probetas. 0
Toma de Probetas. 1
Toma de Probetas. 1.1. Toma de Temperatura del Hormigón
Toma de Probetas. 2.1. Toma del Slump, Cono de Abraham
Toma de Probetas. 2.2. Toma del Slump, Cono de Abraham.
Toma de Probetas. 2.3. Toma del Slump, Cono de Abraham.
Toma de Probetas. 2.2
Toma de Probetas. 3
Toma de Probetas. 4
Toma de Probetas. 5
Toma de Probetas. 6
Toma de Probetas. 7
Toma de Probetas. 8
Toma de Probetas. 9
Toma de Probetas. 10

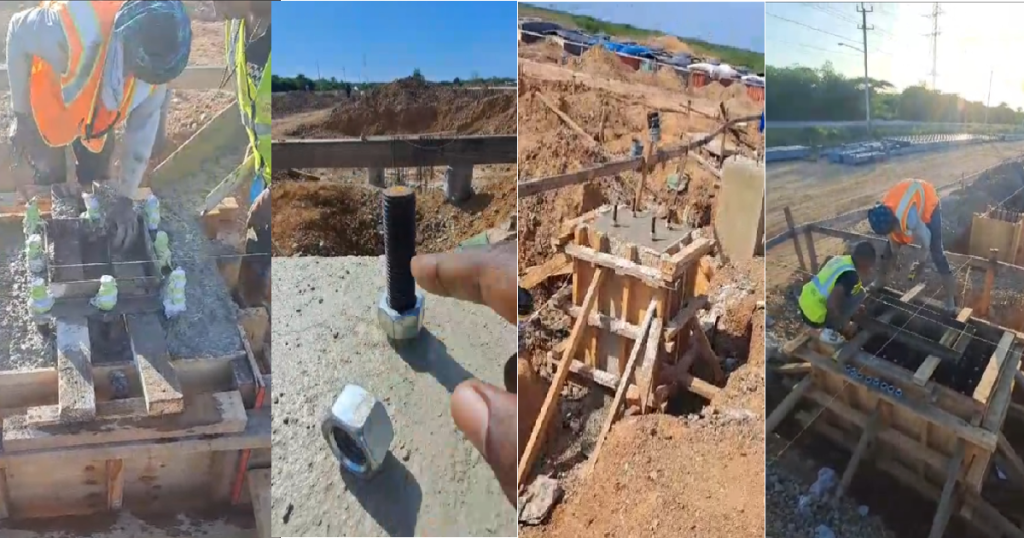

Pedestales
Pedestales. 1
Pernos de Anclaje
Pernos de Anclaje. 1
Pernos de Anclaje. 2
